撼神®液压管道测量接头


BKM液压管道测量接头,提供方便,快捷,稳定的测量功能,力求以最简便的原理和使用方法,来实现高效率的工作。
快捷方便的安装而无需切断管路,也无需停机,占用体积小,可以在同一个位置进行流量、温度、压力多种测量,并且可以在管道上任意位置进行安装。
精湛的德国品质--BKM液压管路测试用快装接头 以其卓越的品质赢得了全球广大客户的一致好评。



产品性能:


    ◇适用于管径:10-42mm;3/8"-2";
    ◇最大工作压力高达630bar(9100 psi)
    ◇工作温度:从-40 - 120度
    ◇配有耐高温防漏氟化橡胶密封圈
    ◇适用于管壁厚度:碳钢管最大5mm,不锈钢管最大2mm


产品特点:

    ◇结构紧凑,携带方便
    ◇操作简单,易于安装
    ◇快速安装(仅3分钟),无需切开管道;
    ◇可与任意的压力表,传感器连接;
    ◇为了满足客户需求,我们提供配套的仪表及传感器

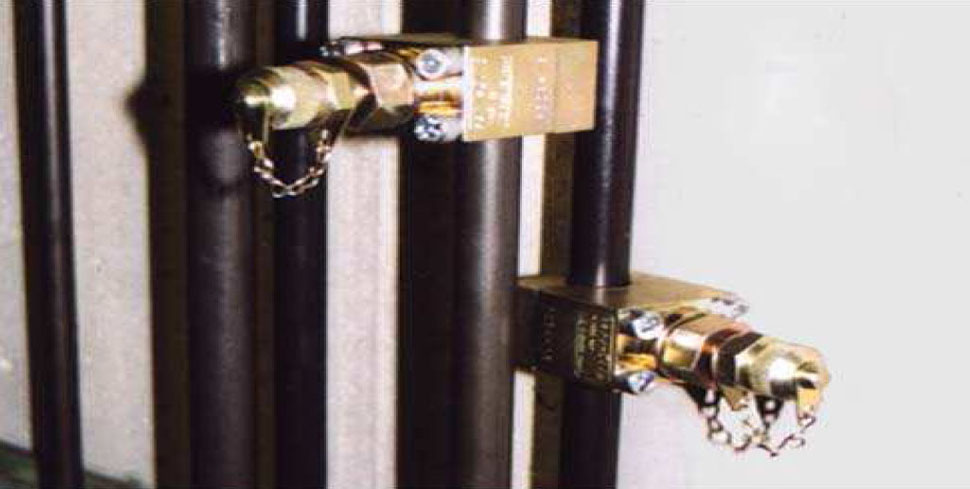

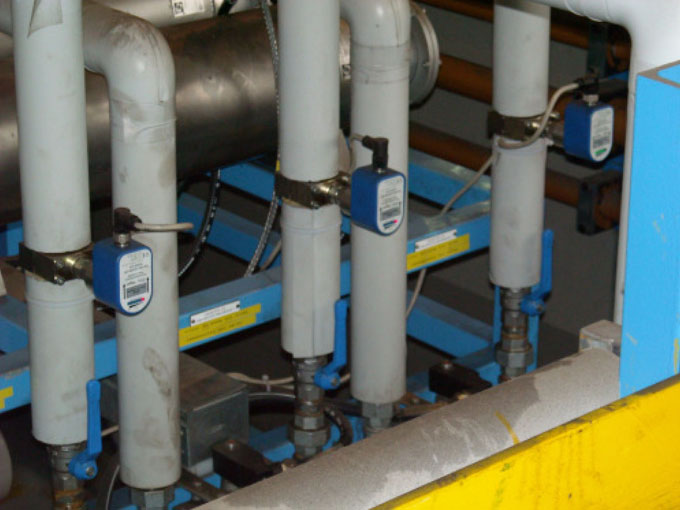

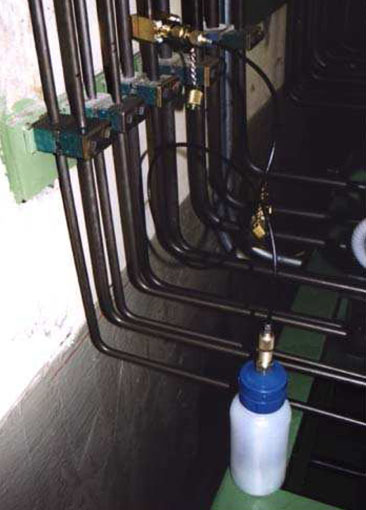

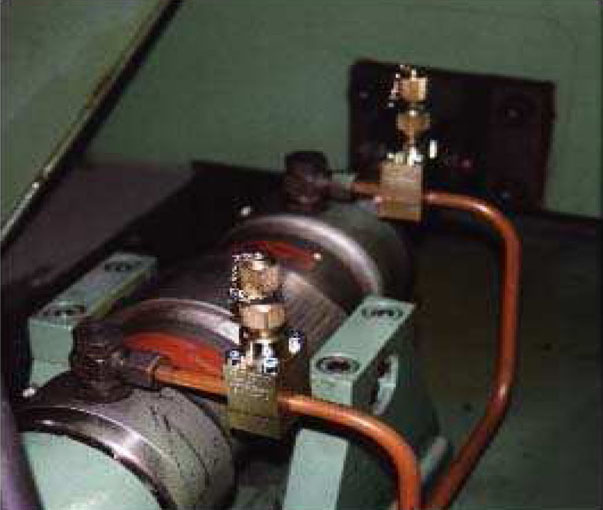

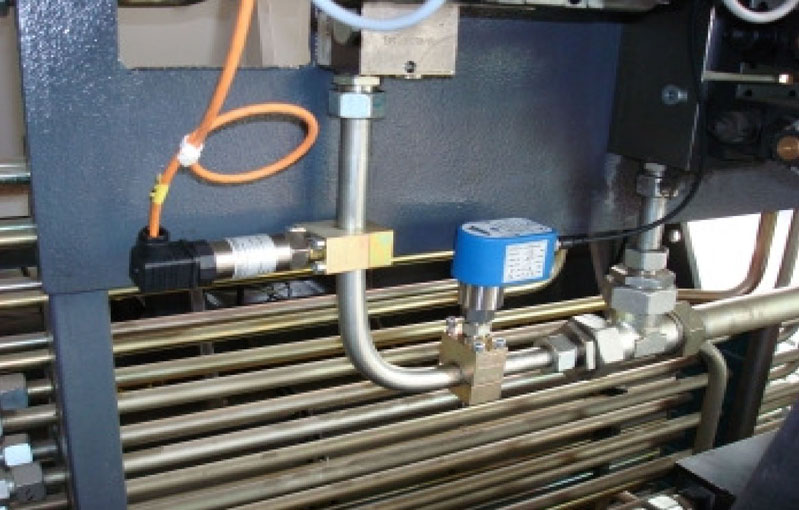

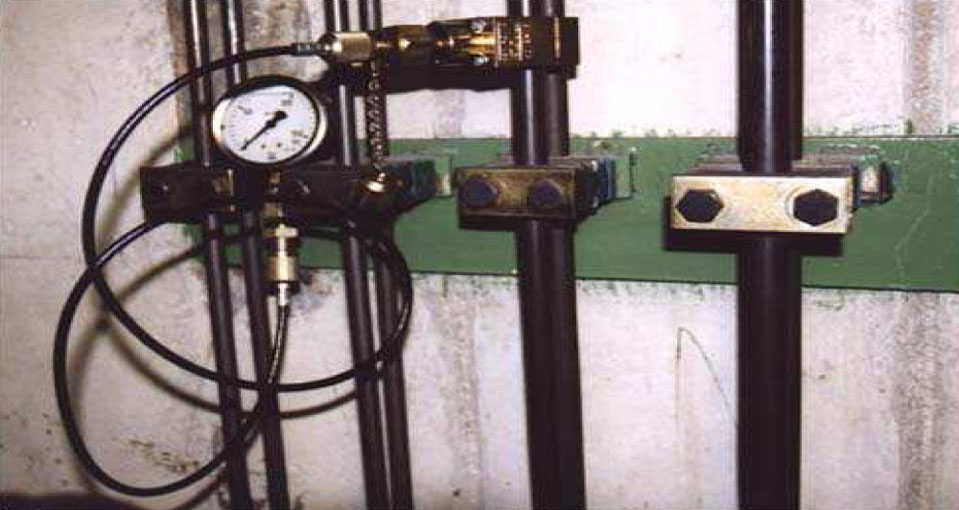

管道测量 应用图片




资料下载

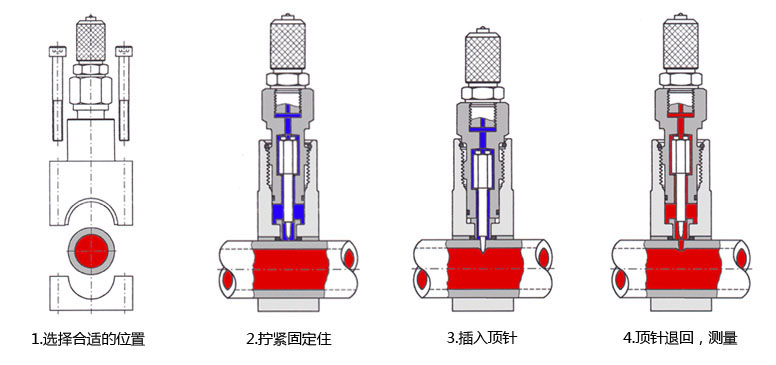

安装方法与原理




技术参数表

外径尺寸 型号1 型号2 工作压力   外径 (英寸) 外径 (毫米) 型号1 型号2 工作压力
10mm SC-1-A-10 SC-2-A-10 630 bar   3/8" 9.25 SC-1-T-3/8“ SC-2-T-3/8“ 630 bar
12mm SC-1-A-12 SC-2-A-12 630 bar   1/2" 12.7 SC-1-T-1/2“ SC-2-T-1/2“ 630 bar
14mm SC-1-A-14 SC-2-A-14 630 bar   5/8" 15.9 SC-1-T-5/8“ SC-2-T-5/8“ 630 bar
15mm SC-1-A-15 SC-2-A-15 630 bar   3/4" 19.05 SC-1-T-3/4“ SC-2-T-3/4“ 630 bar
16mm SC-1-A-16 SC-2-A-16 630 bar   1" 25.4 SC-1-T-1“ SC-2-T-1“ 630 bar
18mm SC-1-A-18 SC-2-A-18 630 bar   11/4" 31.75 SC-1-T-11/4 SC-2-T-11/4 630 bar
20mm SC-1-A-20 SC-2-A-20 630 bar   11/2" 38.1 SC-1-T-11/2 SC-2-T-11/2 630 bar
22mm SC-1-A-22 SC-2-A-22 630 bar   2" 50.8 SC-1-T-2“ SC-2-T-2“ 630 bar
25mm SC-1-A-25 SC-2-A-25 630 bar
28mm SC-1-A-28 SC-2-A-28 630 bar
30mm SC-1-A-30 SC-2-A-30 630 bar
35mm SC-1-A-35 SC-2-A-35 630 bar
38mm SC-1-A-38 SC-2-A-38 630 bar
42mm SC-1-A-42 SC-2-A-42 630 bar


(注:S-C-1和S-C-2分别适用于系统有压力和无压力的管路




可配传感器

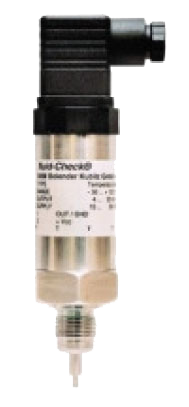

温度传感器
TS-1-A-120-3/8"

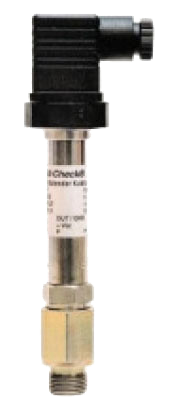

压力传感器
DS-1-A-400-1/4"
DS-1-A-400-3/8"

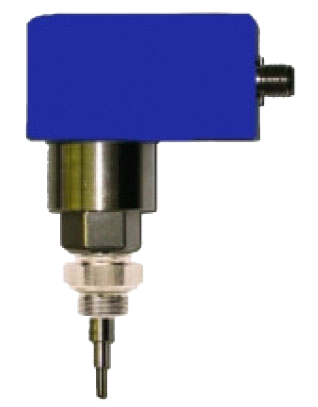

流量传感器
QS-2-B-008-3/8"
