  摆动缸工程机械 专用 > BVC

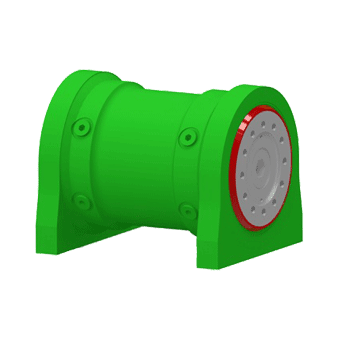

BVC

系列特征

建筑机械是我们液压摆动缸的传统应用领域。此系列是专为工程建筑机械的前端工具提供多自由度操作而设计的,例如挖掘机铲斗的摆动、钻头角度的调整。BVC 系列的一个显著的特征是它具有极高的效率,结构非常紧凑。4部分的设计,高品质的材料和精密制造,确保的我们的BVC系列拥有最强大的功能与效率。
HKS的BVC系列提供以下的标准产品:
    ◇标准型最大工作压力:210 bar
    ◇标准型最大保持扭矩:165,000Nm
    ◇底座安装
    ◇双边法兰输出
    ◇转角范围:100° 140°  180°
    ◇规格重量从19Kg起
    ◇16种标准规格,所配的挖掘机型号可达100T
    ◇双向相同的扭矩
    ◇转动可控制在任意的中间转角
    ◇极高的保持扭矩(额定工作扭矩的两倍)
    ◇可承受极高的弯矩
    ◇内无泄漏
    ◇定位精确,无偏差
    ◇结构紧凑
    ◇选材优质
    ◇高性能密封
此摆动缸的选材保证了该产品长的工作寿命。

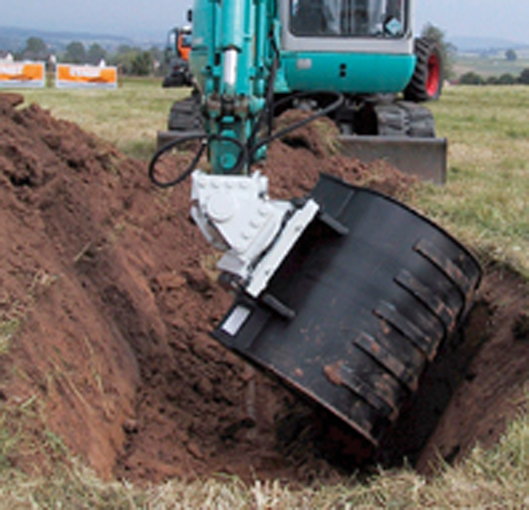

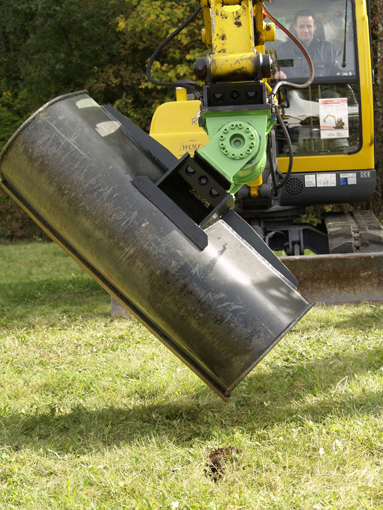

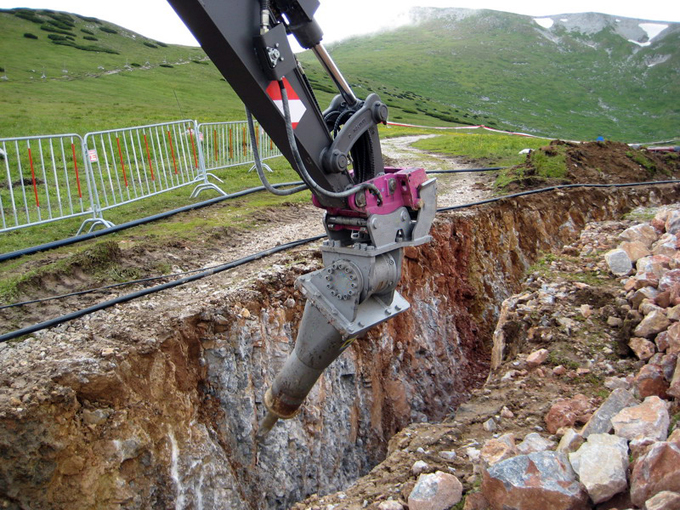

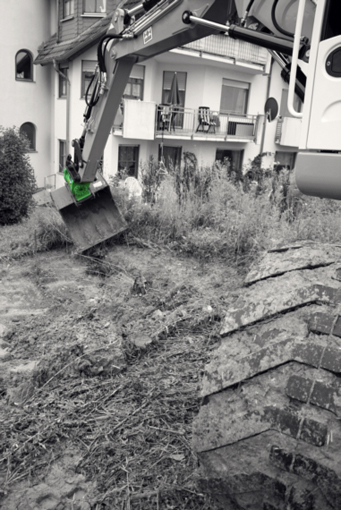

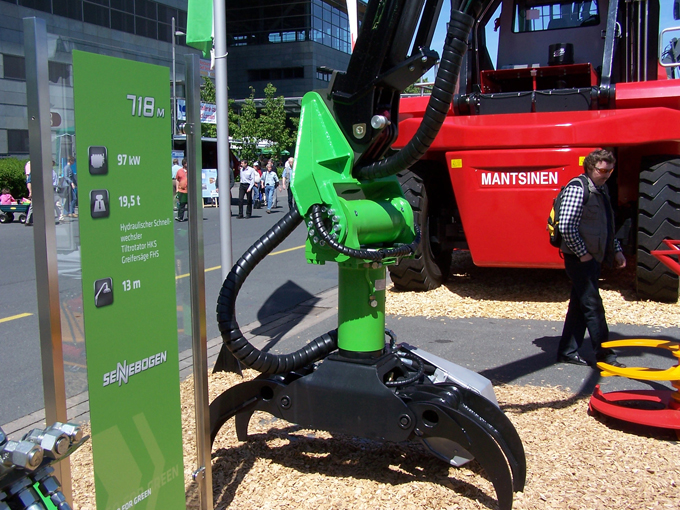

BVC 应用图片



资料下载

工作原理


原理

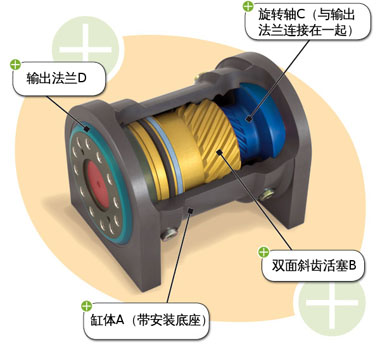

从两个油口输入的液压油的压力,作用在双面斜齿活塞B上,迫使活塞B产生线性运动,活塞B做线性运动的同时,通过
缸体A与活塞B、活塞B与旋转轴C之间的多重齿啮合,转化成了旋转轴C的旋转运动,与旋转轴C连为一体的输出法兰D
将扭矩向外输出。


转向
从油口P1输入的压力介质将使得传动轴G从原始位置向左转动(逆时针)。转向也可特殊定做,进行改变。

转角与对其的调整
标准产品的转角为100° 140°  180° ,可通过附件WV来实现额外±4°的调整。

压力,密封和温度
推荐使用的工作介质为ISO-VG-46。在使用标准密封的情况下,密封可用温度为18°到70°。用于其他的工作条件时,
请与我们联系。


典型的应用范围

有力的液压摆动机制,使得此系列产品可用于建筑机械上前端工具的摆动(如:挖掘机上铲斗的摆动),其它的应用可
与我们联系。挖掘机的挖掘铲可借助于BVC系列摆动缸,按照坡度要求摆动一个角度,然后进行挖掘,这样可把要求的
坡度一次挖掘成形。
另外配有BVC的工程机械还可适用于以下工作:

    ◇园艺和农业工作
    ◇地基工作
    ◇路堤工作
    ◇计量工作
    ◇挖掘工作
    ◇土体开挖
    ◇拆迁工作/松土器齿
    ◇斜面上作业
    ◇地下工程/道路建设
    ◇液压锤破碎
    ◇建筑回填



技术参数表

BVC 系列 角度 最大工作
压力(bar)
最大工作扭矩
(150 bar)(Nm)
最大保持扭矩
(190 bar)(Nm)
容积
(L)
重量
(Kg)
配合挖掘机
吨位(T)
BVC 100 100° 190 800 2,100 0.180 19.14 <1.8
140° 0.250 20.53
180° 0.323 22.01
BVC 115 100° 190 1,100 4,300 0.284 42.13 1.8~3.5
140° 0.399 47.24
180° 0.513 51.92
BVC 125 100° 190 2,000 6,600 0.385 51.19 3.0~5.5
140° 0.538 56.54
180° 0.693 62.19
BVC 140 100° 190 3,400 9,100 0.696 84.79 5.0~7.5
140° 0.974 94.22
180° 1.253 103.69
BVC 180 100° 190 6,950 16,500 1.421 121.00 7.0~10.5
140° 1.989 135.12
180° 2.557 149.16
BVC 225 100° 190 9,600 31,000 1.892 164.95 10~13
140° 2.649 182.68
180° 3.226 200.35
BVC 240 100° 190 10,500 34,000 2.34 161.96 12~16
140° 3.281 180.16
BVC 250 100° 190 16,000 40,000 2.519 199.89 15~23
140° 3.527 224.27
BVC 260 100° 190 20,000 43,000 3.291 266.46 22~26
140° 4.61 301.19
BVC 270 100° 190 23,000 54,000 3.967 322.19 25~29
140° 5.554 358.41
BVC 300 100° 190 33,000 90,000 5.742 553.78 28~38
140° 8.039 604.56
BVC 350 100° 190 43,000 100,000 7.969 666.11 37~50
140° 11.187 726.95
非标角度及扭矩可按要求制作

可选配件

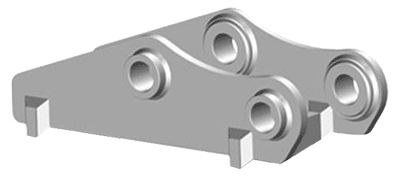

Fixed arm connection/固定臂连接板
*最优化的设计
*与您的工程机械臂紧凑的连接在一起
*适用于多种品牌、不同吨位的工程机械


Straps mounting/安装肩带
*肩带直接安装在工程机械前端工具上
*最优化的设计,牢固却占用很小的空间

Quick-changer/快换接头
*抓手可与工程机械前端工具连接
*内部有液压锁紧装置,可自动锁紧
*实现自动化,无需额外人工操作
*操作简便,速度快,锁紧牢固
*需要供油管路供油



系列扩展产品

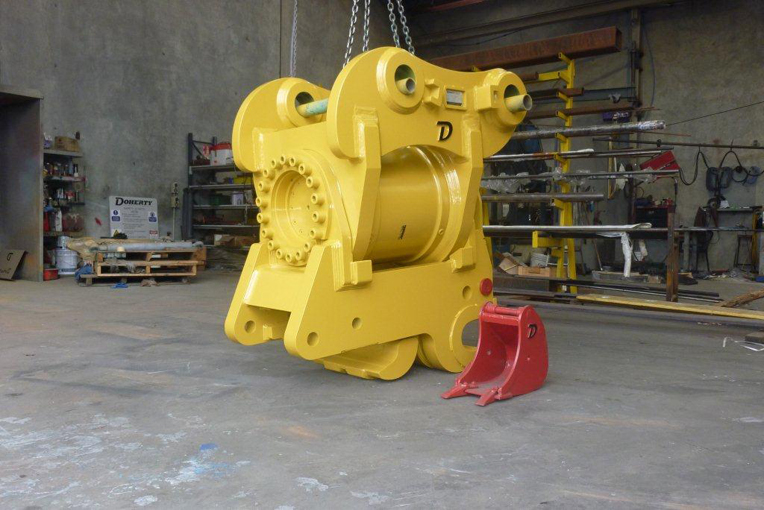

附带有直接安装在铲斗上的肩带


附带有固定臂连接器,采用焊接,高度更小


附带有固定臂连接板和快速接头(快速更换操作工具)
