LDK

系列特征

LDK叶片式伺服摆动缸,以最简单的工作原理和结构设计,达到了高频快速摆动的同时,又提供了稳定的性能。虽然叶片式摆动缸都存在内泄,但当此类型的摆动缸搭配闭环的控制系统,就可以实现高频、精确的摆动控制。HDK系列两腔之间的内部泄漏比起 SP 系列 和 LDK 系列要低很多。
    ◇标准型最大工作压力: 300 bar (双叶片式:150 bar – D-型)
    ◇标准型最大输出扭矩:76,800Nm
    ◇标准型最大摆角:270°
    ◇标准型最大角速度:540°/S
    ◇连接方式为前端法兰
    ◇输出轴连接方式: 花键轴
    ◇由于它运动无爬行的特点,它非常适合用于伺服液压系统。通过使用特殊
    ◇特殊形式的密封,它的摩擦力被降低了含多。
    ◇允许一定的径向和轴向载荷。轴承用于承受径向载荷,油膜生成的间隙支
    ◇撑用于承受轴向载荷。
    ◇双层轴密封,更换十分方便.
    ◇两端均带缓冲。
其它特殊要求可与我们接洽。


工作原理


叶片式摆动的原则 – 液体产生的压力作用在与输出轴连接在一起的叶片式活塞上,从而在输出轴上的到扭矩输出。在摆动中得到的扭矩在两个方向上都是相同的。

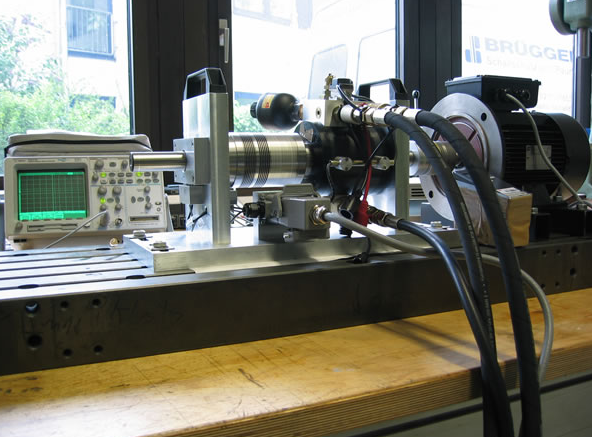

LDK 应用图片

资料下载

典型的应用范围

    ◇特种车
    ◇测试设备
    ◇装载设备
    ◇仿真设备
    ◇农业机械
    ◇工作母机
    ◇工程机械
    ◇包装设备
    ◇运载设备
    ◇校正设备
    ◇机械及厂房建设
    ◇弯管设备
    ◇压力设备


技术参数表

LDK 系列 最大工作
压力(bar)
单位压力扭矩
(Nm/bar)
最大扭矩
(Nm)
最大摆角
(°)
排量
(cm3/°)
最大角速度
(°/sec)
最大径向
载荷(N)
最大轴向
动载(N)
最大轴向
静载(N)
LDK 7 250 0.7 175 270 0.15 540 750 500 1,500
LDK 7 L 180 1.12 202 270 0.25 540
LDK 25 300 2.5 750 270 0.48 360 2,000 800 2,400
LDK 25 D 250 5 1,250 90 0.96 360
LDK 25 L 180 4 720 270 0.8 360
LDK 25 LD 150 8 1,200 90 1.6 360
LDK 50 300 5 1,500 270 0.98 360 3,000 1,200 3,600
LDK 50 D 150 10 1,500 90 1.96 275
LDK 50 L 180 8 1,440 270 1.63 360
LDK 50 LD 120 16 1,920 90 3.26 175
LDK 100 300 10 3,000 270 2 270 7,500 2,500 7,500
LDK 100 D 210 20 4,200 90 4 250
LDK 100 L 180 16 2,880 270 3.3 270
LDK 100 LD 150 32 4,800 90 6.6 150
LDK 200 300 20 6,000 270 4 230 10,000 2,800 8,400
LDK 200 D 175 40 7,000 90 8 230
LDK 200 L 180 32 5,760 270 6.4 230
LDK 200 LD 125 64 8,000 90 12.8 175
LDK 400 300 40 12,000 270 7.7 180 20,000 3,000 9,000
LDK 400 D 210 80 16,800 90 15.4 180
LDK 400 L 180 64 11,520 270 12.8 180
LDK 400 LD 160 128 21,480 90 25.6 120
LDK 800 300 80 24,000 270 16 180 25,000 4,000 12,000
LDK 800 D 150 160 24,000 90 32 125
LDK 1600 250 160 40,000 270 31 130 30,000 5,000 15,000
LDK 1600 D 240 320 76,800 90 62 75
任意非标扭矩及角度均可实现
