  摆动缸螺旋式 > DHK-H-ZV

DHK-H-ZV

系列特征

DHK-H-ZV系列是一个摆动缸与直线缸的组合体,此系列摆动缸完美的将两者整合在一起,将整个组合缸体的体积缩小到了极致。对一些要求兼具平动与摆动功能 的特殊应用的场合,提供了最优化的解决方案。
DHK-H-ZV系列摆动缸提供以下的标准产品:
    ◇8种规格,扭矩高达16,000Nm
    ◇工作压力高达160 bar
    ◇提升力高达360,000N
    ◇提升高度高达1,200mm
    ◇每个级别的产品都有四个转角:90°, 180°, 270°和360°
    ◇带双平键,DIN 6885,DIN 5480的驱动轴
    ◇超高的推拉力(独立于扭矩之外)
    ◇按客户要求定做的输出轴
    ◇可提供旋转运动的控制轴(扩展端口)
    ◇带花键轴的旋转公差仅1.2°
    ◇渐开线花键轴可实现更小的旋转公差(可要求至30‘)
    ◇满负载提升力的情况下的旋转运动
使用此摆动缸几乎可以实现各种不同的连接方式。

额外可选附件

    ◇旋转和直线运动终点位置处的缓冲装置
    ◇角度微调装置 (范围:± 4°)
    ◇控制轴 (即扩展功能接口,可接分度盘、角度传感器等)
    ◇轴孔:DIN5463,DIN5480与DIN6885

特殊型式

    ◇可按用户要求采用法兰安装
    ◇底板固定
    ◇预留有限位开关的安装位置
    ◇直接与阀进行连接
    ◇0至360°的中间角度均可实现
    ◇抗淡水、海水侵蚀
    ◇集成在驱动轴内的长度测量器

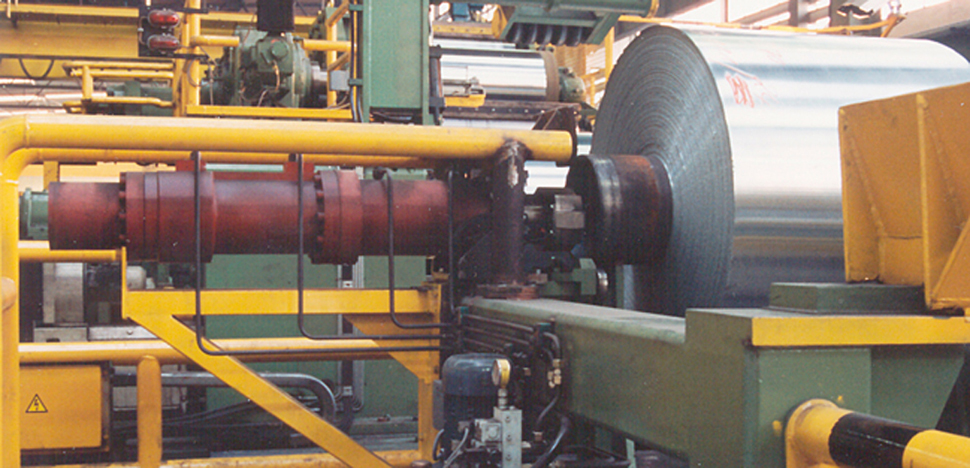

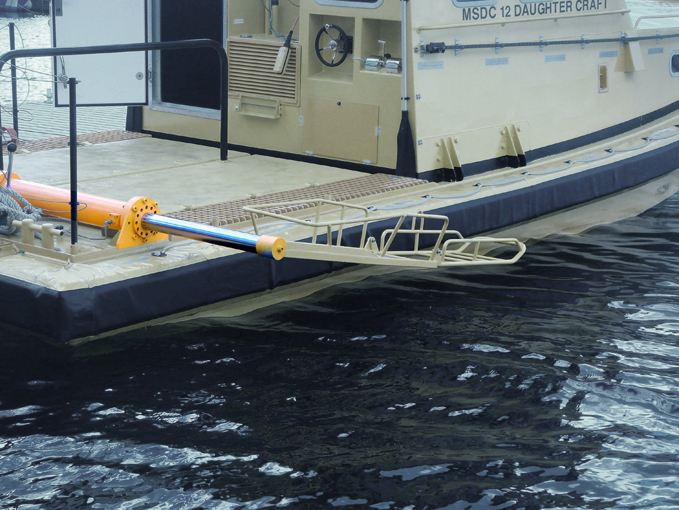

DHK-H-ZV 应用图片

资料下载

工作原理

原理

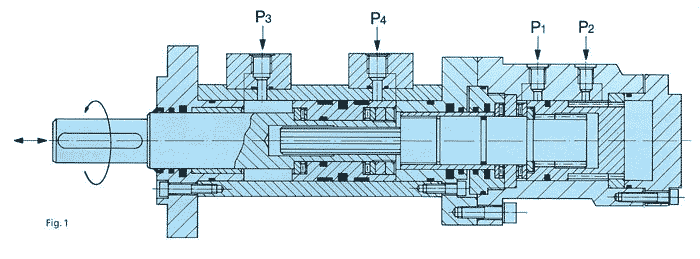

从P1和P2两个油口进入旋转缸体的液压油,使得双面斜齿活塞K1产生线性运动,缸内零件的双螺旋结构使活塞K1的线性运动
被转化成旋转运动。
从P3和P4两个油口进入提升缸体的液压油,使得活塞K2产生进或出的运动。进出运动和旋转运动可同时或单独发生。


转向
从P1口进入的压力油,使得输出轴从图中位置开始向左旋转。

转角与对其的调整
标准产品的出厂转角行程为180°至184°之间,可通过附件WV来随时调整成您需要的精确转角行程,WV的可调角度为± 4°。

缓冲
在旋转和升降运动的结束位置可以通过单向节流阀来控制。进一步的关于缓冲的信息可向我们索取。


典型的应用

DHK-H-ZV系列可用于在整个工业部门,如机床,玻璃制造业,折弯机,传输线,处理技术,造船,汽车和通风技术等。


技术参数表

DHK-H-ZV 系列 最大工作压力
(bar)
最大扭矩
(Nm)
单位压力扭矩
(Nm/bar)
最大推力
(N)
最大拉力
(N)
DHK-H-ZV 40 100 65 0.65 12,000 9,700
DHK-H-ZV 50 160 200 1.25 30,000 21,500
DHK-H-ZV 63 160 440 2.75 47,000 35,000
DHK-H-ZV 80 160 850 5.31 75,000 33,000
DHK-H-ZV 100 160 1,950 12.18 110,000 60,000
DHK-H-ZV 125 160 3,950 24.68 160,000 87,000
DHK-H-ZV 160 160 8,400 52.5 270,000 130,000
DHK-H-ZV 200 160 1,600 100 360,000 180,000
非标角度及扭矩均可按要求制作
