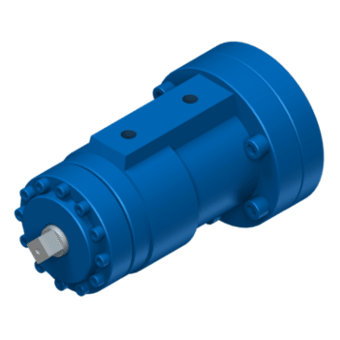

  摆动缸螺旋式 > SA-H2

SA-H

系列特征

SA-H系列的摆动缸是专为球阀、蝶阀的开启而设计的,其巧妙的结构,大扭矩的输出,保证了自动化的工业生产中,对效率及稳定性的要求。此系列摆动缸基本已能胜任所有最恶劣的工况,例如在海平面下2300m该系列摆动缸控制的管路启闭连续运转多年无故障。
HKS SA-H系列的旋转驱动器的特点是以下标准:
    ◇标准型最大工作压力:210 bar
    ◇标准型最大输出扭矩:250,000 Nm
    ◇前法兰安装
    ◇轴孔输出
    ◇标准旋转角度90°±1°
    ◇带手动的紧急操作端口
    ◇安全,可靠和紧凑的铸铁壳体

工作介质

推荐使用矿物油组HLP DIN 51524第2部分和VDMA 24318页的建议。也可使用非易燃液体HFC和HFD类。请提供具体信息。氢氟烷烃类流体的应用,请务必及时咨询我们。

介质过滤

压力流体的过滤推荐设计在泵和回转执行器(压力管路)之间。过滤器的单位应该是大约10微米。

工作温度

-10°至+75°,更高或更低温度,请咨询我们。

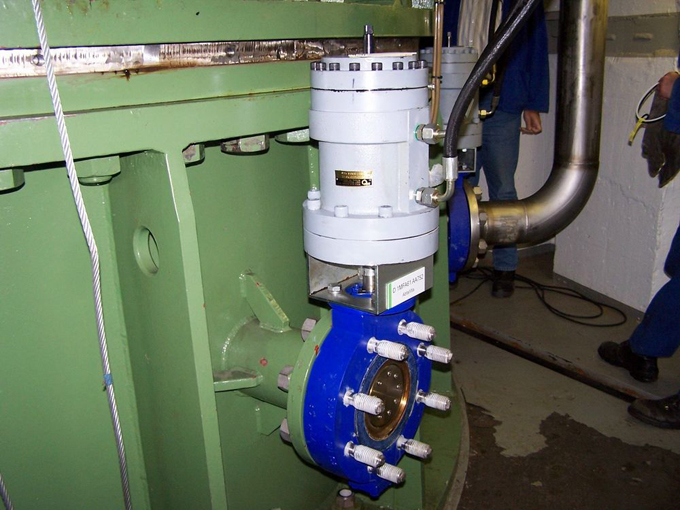

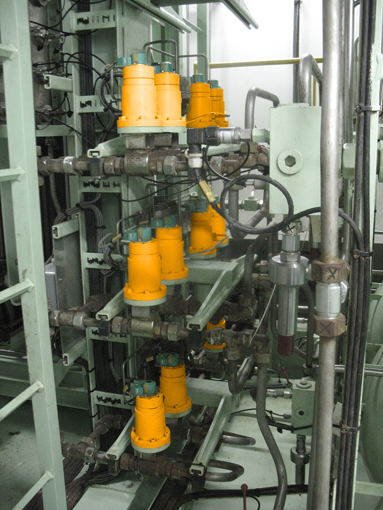

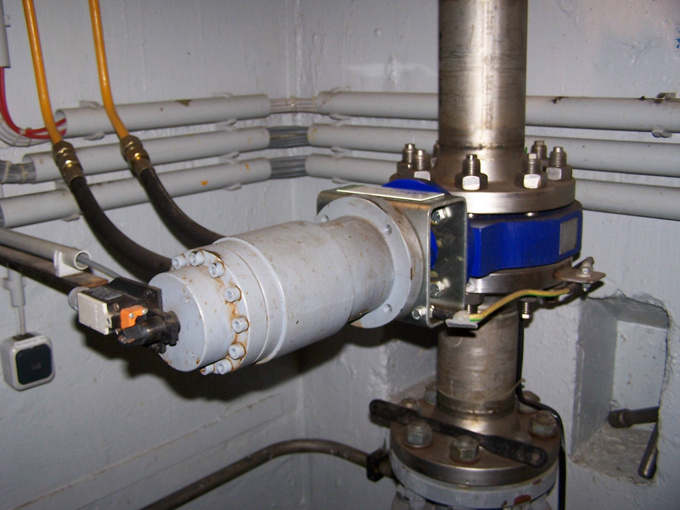

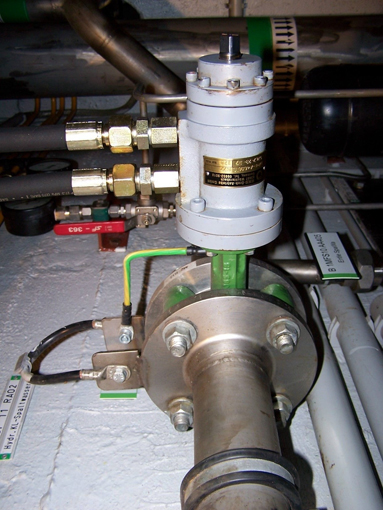

SA-H2 应用图片



资料下载

工作原理


原理

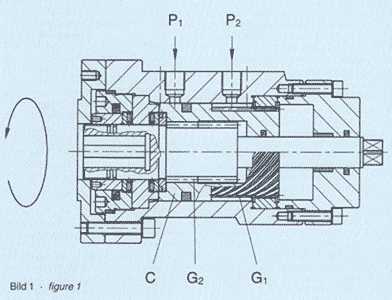

通过P1和P2接口提供压力油,致使回转器轴产生一个旋转运动。活塞C的直线运动通过多重齿轮转换成旋转运动。

旋转方向
在P1口油压的作用下,执行器轴旋转,从基本位置向左(反顺时针方向)。
方向的变化,可以特别定做。

润滑
旋转驱动器可采用浸泡或压力润滑。为了达到最高的效率和使用寿命建议使用压力润滑。


典型的应用范围

用于球阀、蝶阀的开启、转子的转动,现已广泛应用于化工、冶金、船舶工业、水电、火电、核电行业。


技术参数表

SA-H2 系列 最大工作
压力(bar)
单位压力
扭矩(Nm/bar)
最大扭矩
(Nm)
容积
 (90º)(L)
重量
(Kg)
SA-H2 30 210 0.3 63 0.009 5.6
SA-H2 42 210 0.95 200 0.022 6.9
SA-H2 55 210 2.1 441 0.038 8.2
SA-H2 63 210 3 630 0.081 12
SA-H2 80 210 7.2 1,512 0.164 20.6
SA-H2 100 210 14.7 3,087 0.366 27.7
SA-H2 125 210 22 4,620 0.484 47
SA-H2 140 210 30 6,300 0.719 74
SA-H2 160 210 50 10,500 1.099 114
SA-H2 180 210 71 14,910 1.626 150
SA-H2 200 210 100 21,000 2.179 194
SA-H2 225 210 142 29,820 3.271 354
SA-H2 225S 210 175 36,750 4.039 462
SA-H2 250 210 200 42,000 4.532 551
SA-H2 280 210 275 57,750 6.268 764
SA-H2 300 210 350 73,500 7.843 1100
任意非标角度及扭矩均可按要求制作
