M-DA-H-F7
系列特征

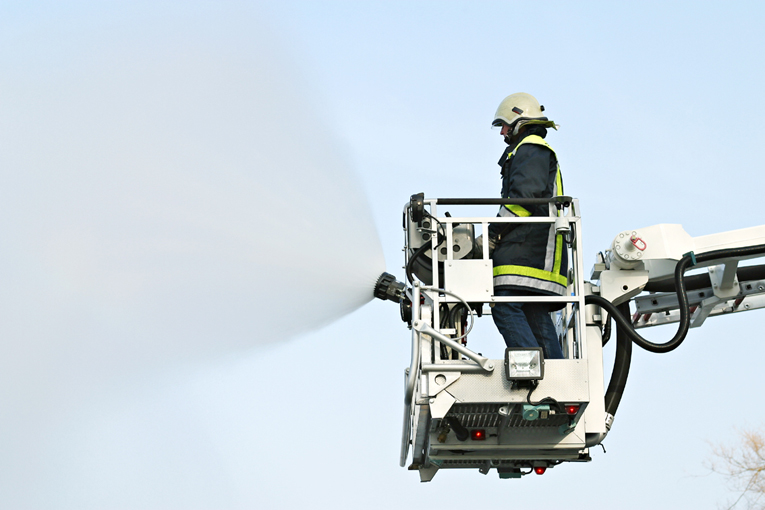

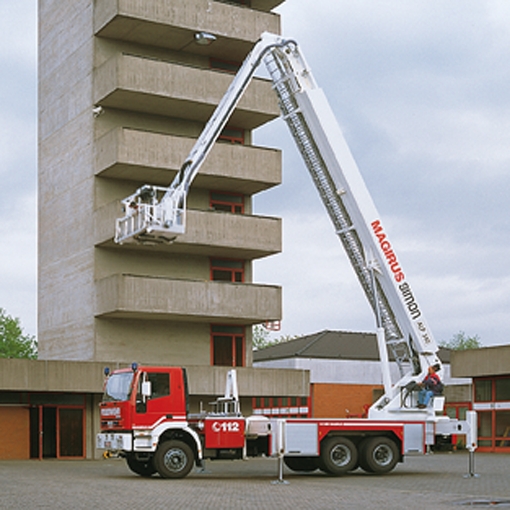

M-DA-H-F7 系列基于M-DA-H-F1系列添加了平衡阀,使其更加适用于车载型应用。在转动过程中的主动停止,并且能提供一个很高的保持扭矩。例如:要求高空作业平台在只转到一半行程的时候主动停住,并且能提供相当大的保持扭矩来克服外部的干扰,这时候M-DA-H-F7将完美胜任。
◇标准型最大工作压力:210 bar
◇标准型最大输出扭矩:8,000Nm
◇带保压阀(基于M-DA-H-F1系列)
◇底座支脚安装
◇法兰输出
◇每个级别标准产品都有两种转角行程:180°,360°
◇双向相同的扭矩
◇无内泄漏
◇定位精确,无偏差
◇转动可控制在任意的中间转角
◇单或双边负载连接
◇驱动轴上的通孔
◇可承受很高的径向力
◇结构紧凑
◇选材优质
◇高性能密封
可按特殊要求进行加工
压力,密封和温度
M-DA-H-F7系列产品设计压力为210巴。工作介质推荐使用ISO-VG-46。系列产品的标准密封可用温度为18°到70°。用于其他的工作条件是,请与我们联系。
典型的应用范围

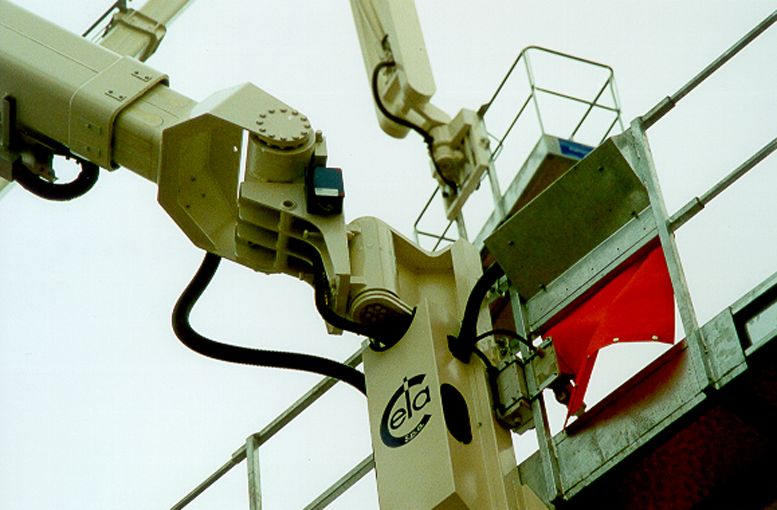

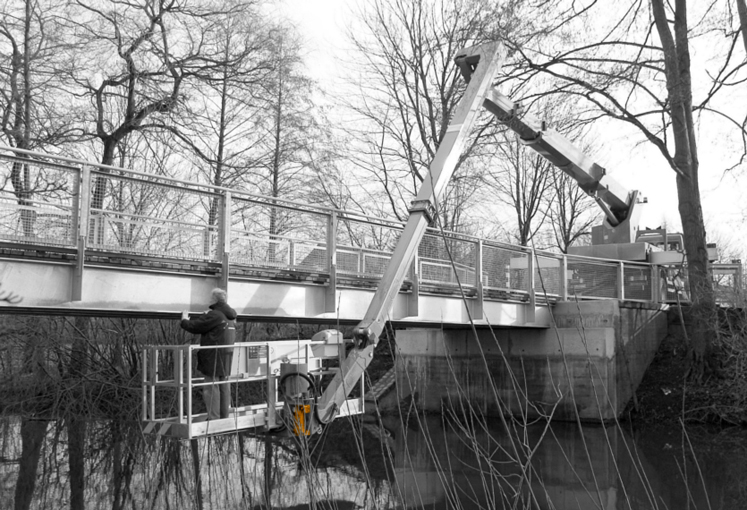

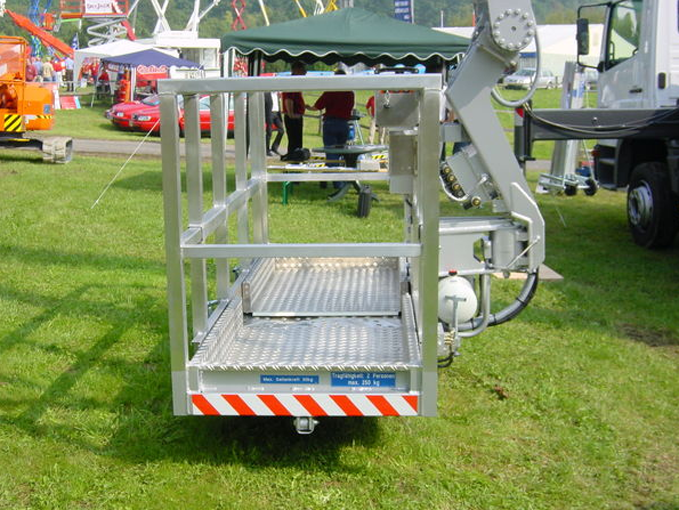

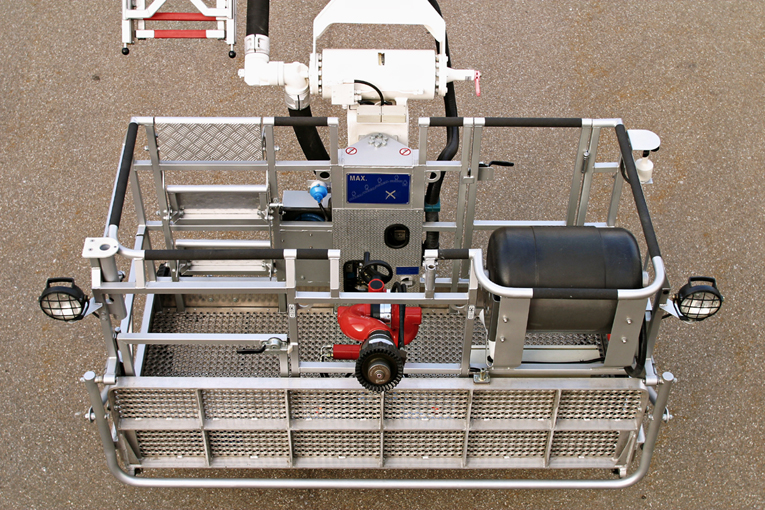

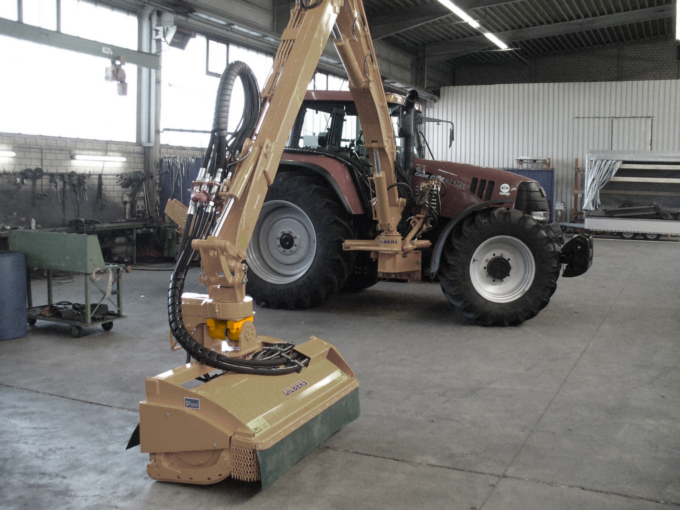

应用范围可包括工程车辆,工作台旋转,吊臂旋转等等。
技术参数表
M-DA-H-F7 180º系列 |
最大工作 压力(bar) |
最大扭矩 (Nm) |
最大径向 载荷(N) |
最大轴向 载荷(N) |
最大弯矩 (悬臂安装)(Nm) |
最大弯矩 (夸桥安装)(Nm) |
容积 (L) |
重量 (Kg) |
M-DA-H-F7 70 | 210 | 500 | 13,500 | 5,000 | 1,400 | 2,500 | 0.131 | 12.1 |
M-DA-H-F7 85 | 210 | 930 | 21,000 | 6,700 | 2,500 | 4,500 | 0.221 | 16.6 |
M-DA-H-F7 120 | 210 | 1,700 | 41,000 | 10,000 | 5,600 | 10,200 | 0.421 | 30.15 |
M-DA-H-F7 125 | 210 | 2,940 | 55,000 | 10,000 | 11,300 | 16,400 | 0.727 | 53.8 |
M-DA-H-F7 145 | 210 | 4,400 | 93,800 | 11,000 | 15,800 | 31,600 | 1.150 | 80 |
非标角度及扭矩均可按要求制作 |
