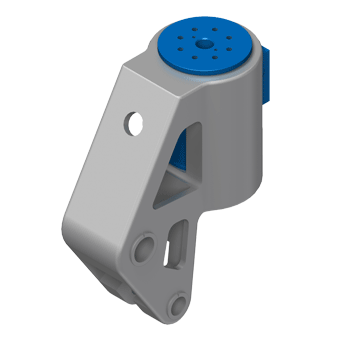

M-DA-H-F3

系列特征

M-DA-H-F3 系列摆动缸主要适用于车载型应用,尤其广泛应用于高空作业平台上。特殊的安装方式、以及羊角形状的结构,使得此系列摆动缸最大限度的为客户节省了空间,同时又提供了高效率的输出扭矩。
    ◇标准型最大工作压力:210 bar
    ◇标准型最大输出扭矩:5,000Nm
    ◇插销安装
    ◇法兰输出
    ◇每个级别的产品都有两个转角行程:180°,360°
    ◇双向相同的扭矩
    ◇无内泄漏
    ◇定位精确,无偏差
    ◇转动可控制在任意的中间转角
    ◇单或双边负载连接
    ◇驱动轴上的通孔
    ◇可承受很高的径向力
    ◇结构紧凑
    ◇选材优质 ,寿命高
    ◇高性能密封
可按特殊要求进行加工


压力,密封和温度

M-DA-H-F3系列产品标准型设计压力为210巴。工作介质推荐使用ISO-VG-46。系列产品的标准密封可用温度为18°到70°。用于其他的工作条件是,请与我们联系。

典型应用

平台旋转,消防车等等。

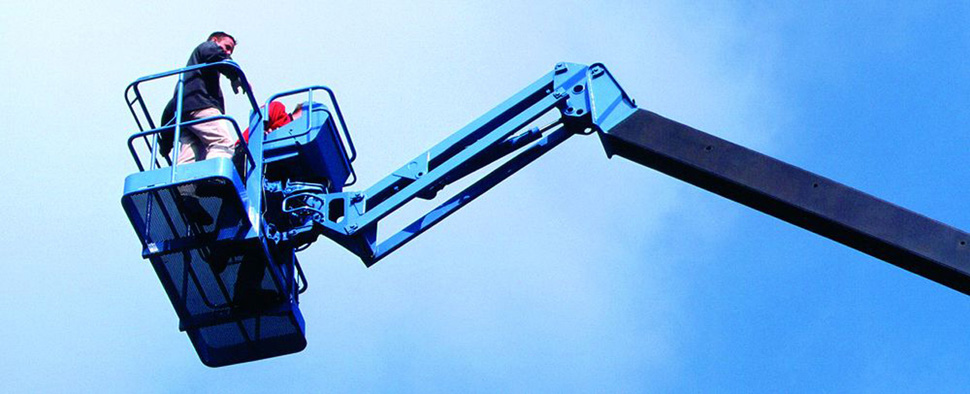

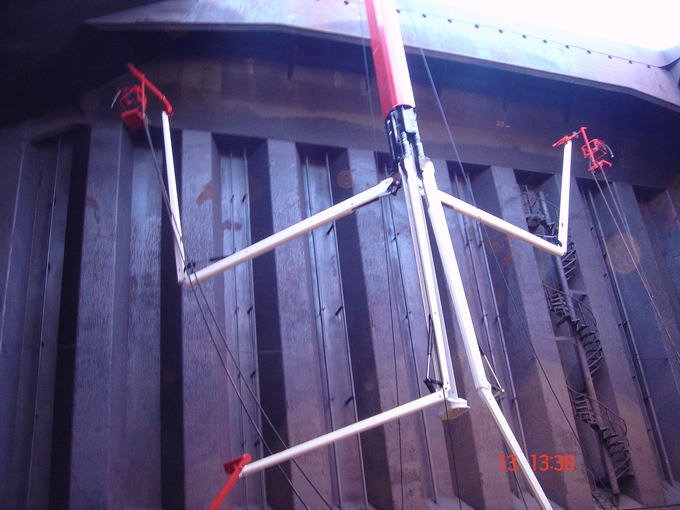

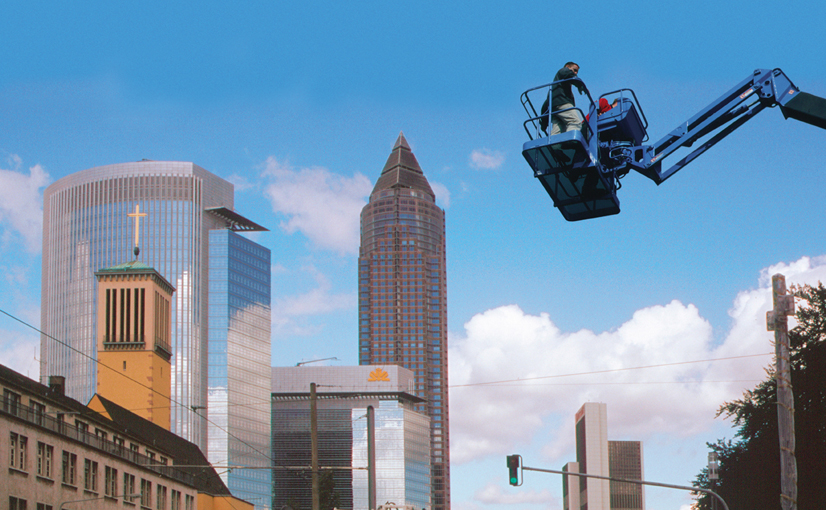

M-DA-H-F3 应用图片

资料下载


另有 M-DA-H-F3 AL 铝合金轻质型



概述:
M-DA-H-F3 AL
标准最大扭矩:5,000Nm (210bar)
标准角度:180° 360°
任意非标扭矩及角度均可实现
广泛用于平台旋转
