  摆动缸螺旋式 > M-DA-H-F2

M-DA-H-F2

系列特征

M-DA-H-F2 系列摆动缸主要适用于车载型应用,尤其是广泛应用于垃圾车等环卫车辆上,其轴输出方式、紧凑型的安装支脚都特别适用于翻转动作。而且标准产品能提供最大扭矩可达40,000Nm。
    ◇标准最大工作压力:210 bar
    ◇标准最大输出扭矩:40,000Nm
    ◇隐蔽式底座安装
    ◇双向驱动轴输出
    ◇每个级别的产品都有两个转角行程:180°,360°
    ◇双向相同的扭矩
    ◇无内泄漏
    ◇定位精确,无偏差
    ◇转动可控制在任意的中间转角
    ◇单或双边负载连接
    ◇可承受很高的径向力
    ◇结构紧凑
    ◇选材优质,寿命高
    ◇高性能密封
可按特殊要求进行加工

压力,密封和温度

M-DA-H-F2系列产品设计压力为210巴。工作介质推荐使用ISO-VG-46。系列产品的标准密封可用温度为18°到70°。用于其他的工作条件是,请与我们联系。

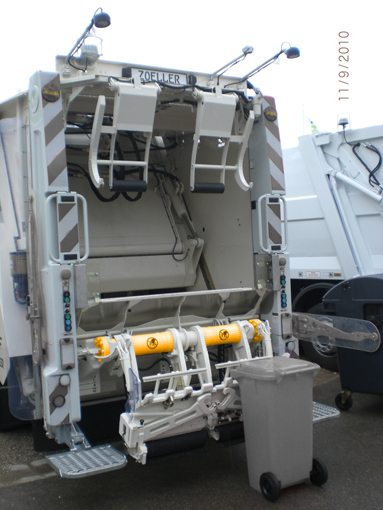

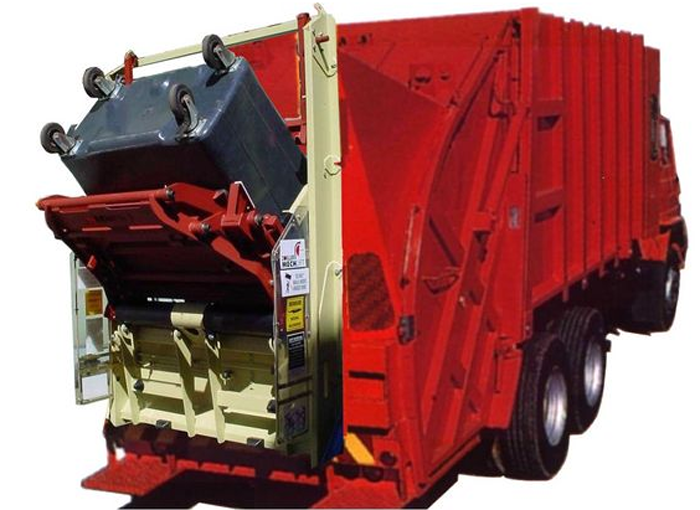

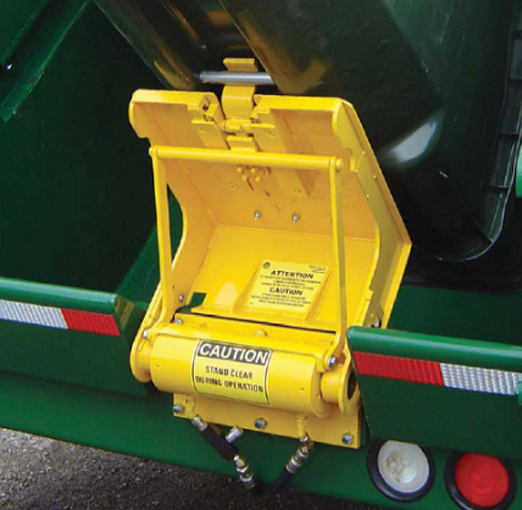

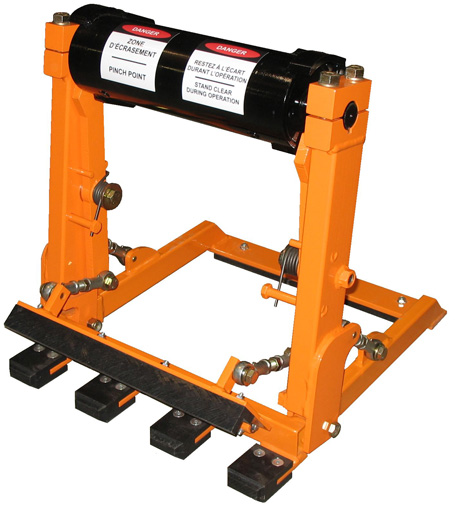

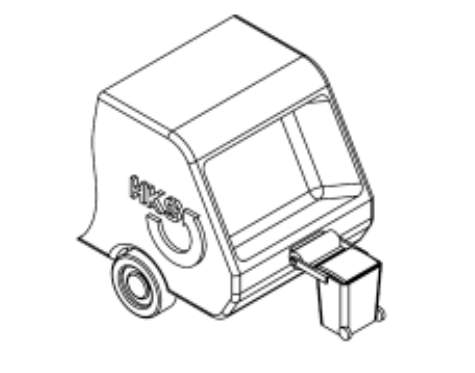

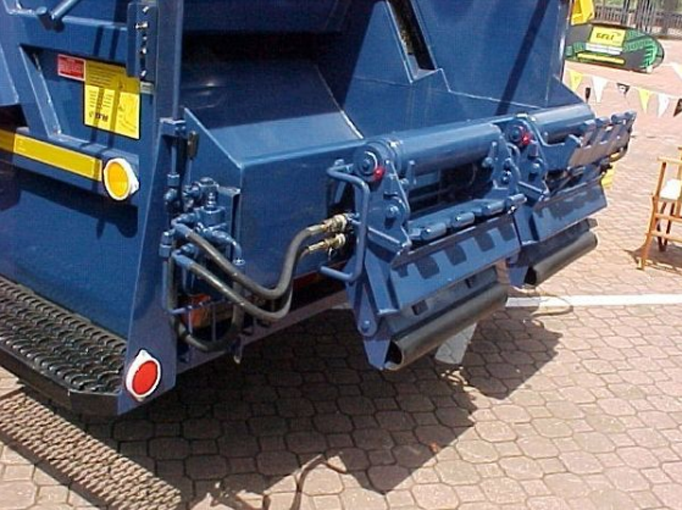

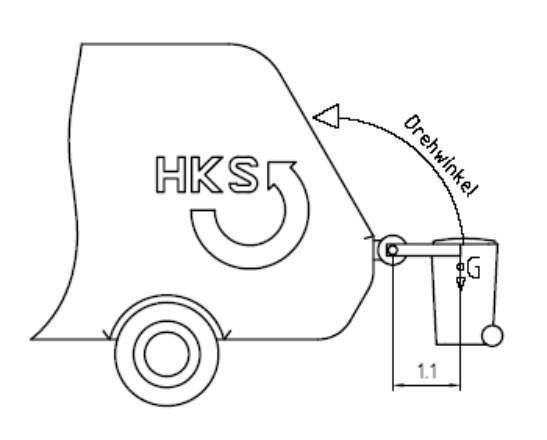

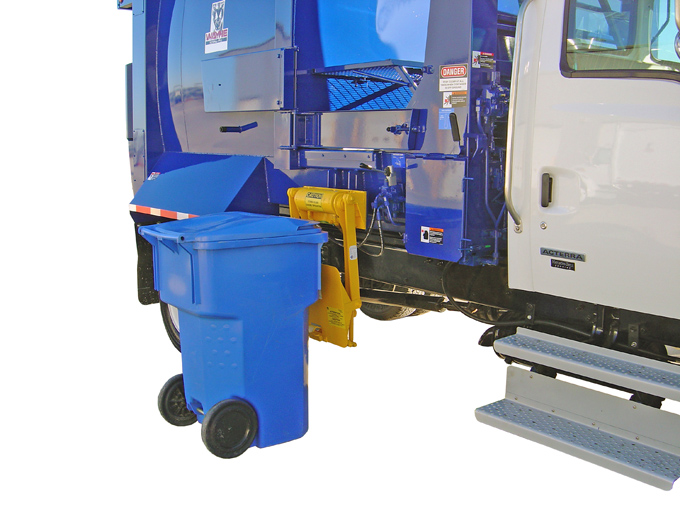

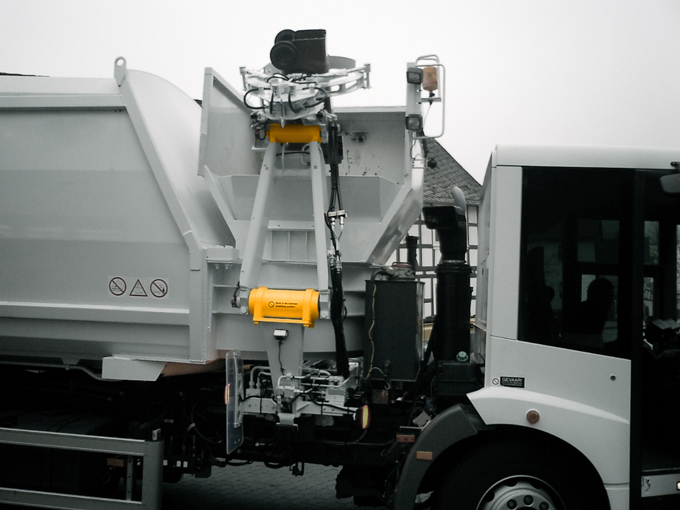

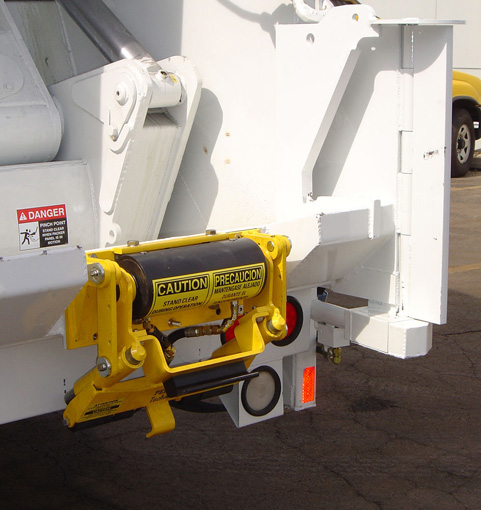

M-DA-H-F2 应用图片




资料下载


典型应用

广泛应用于垃圾车,翻斗车,装载车等等。
