  摆动缸齿条式 > DZK

DZK

系列特征

DZK系列的摆动缸是传统的齿轮齿条式摆动缸,其效率极高,尤其是双齿条的设计和扭矩半径的加大,使得扭矩较单齿条的摆动缸增加了近两倍不止,在不要求安装尺寸的情况下传统的齿轮齿条式摆动缸一定能为您提供超强的动力。
HKS DZK 系列的旋转驱动器的特点是以下标准:
    ◇标准型最大工作压力:350 bar
    ◇标准型最大输出扭矩:350,000Nm(10个不同的扭矩级别)
    ◇旋转角度高达360°
    ◇法兰或支脚安装
    ◇配有合适的键或DIN 5480花键的驱动轴


可选附件

    ◇两边的阻尼限位缓冲
    ◇旋转角度调整
    ◇控制轴
    ◇与DIN5463,DIN5480或DIN6885尺寸相配合的轴孔

特殊设计

    ◇双头驱动轴
    ◇可根据客户的要求设计驱动轴和紧固法兰
    ◇整个旋转范围旋转角度调整
    ◇限制开关装置
    ◇阀直接连接
    ◇所有的中间角度均可提供
    ◇超过360°的旋转角度
    ◇抗海水腐蚀
    ◇可提供其他特殊的设计
    ◇工作压力可达250巴,扭矩高达350,000 Nm,
    ◇更高扭矩也可按客户要求生产

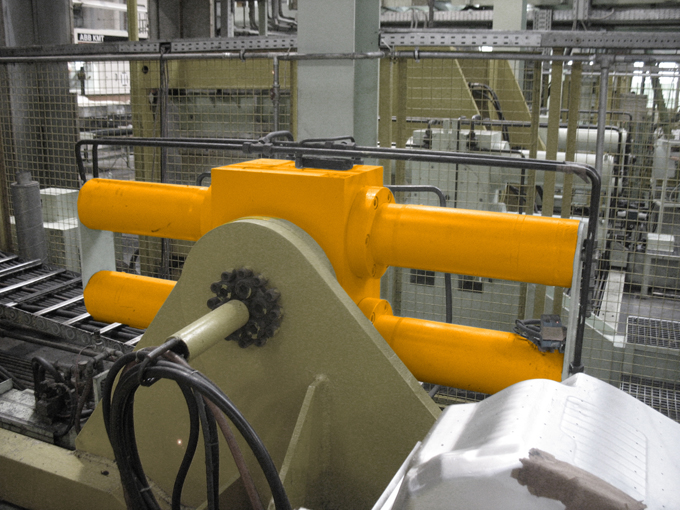

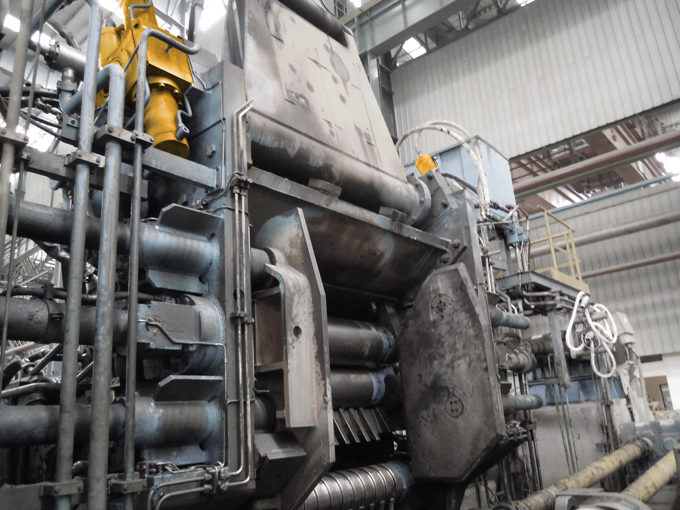

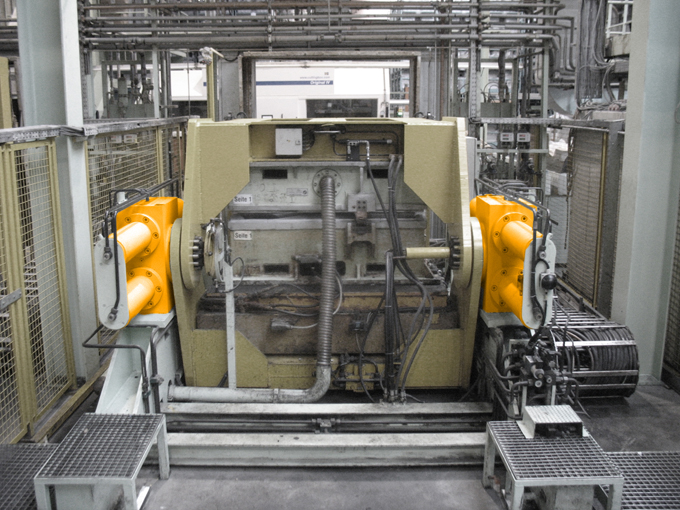

DZK 应用图片

资料下载

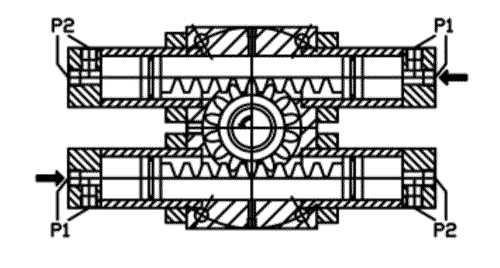

工作原理


原理
对接口P1和P2提供压力油,使两个齿条移位。在这种情况下这两个齿条的直线运动就通过轮齿转换为一个小齿轮的旋转运动。

旋转方向
油压通过P1口进入到缸内,推动齿条从初始位置运动到右边,同时小齿轮也被旋转到了左边(逆时针)。

润滑
旋转驱动器可采用浸泡或压力润滑。为了达到最高的效率和使用寿命建议使用压力润滑。

工作介质
适用于不同的工作介质,例如液压油,水乳剂和其他难燃液体。对于温度范围从-50°C至+200°C。


典型的应用范围

我们的旋转执行器,可用于整个行业,如在工程机械、机床、折弯机、模具运营商、铸造、采矿、农业、包装机、传输线、
处理技术、配件、船舶建造、汽车、通风技术、电站阀门等,尤其是在发电厂、钢铁工业、船舵的调整等领域使用最为频繁。

技术参数表

DZK 系列 扭矩
@180 bar
最大工作
压力(bar)
最大径向力
(N)
最大轴向力
(N)
最快完成时间
(360º)
容积
(360º)(L)
0º时重量
(Kg)
每10º增加
重量(Kg)
DZK 40 1,600 200 1,000 500 1.1 0.6 25 0.2
DZK 50 3,200 200 1,600 800 1.1 1.15 45 0.45
DZK 63 6,300 200 3,000 1,500 1.5 2.2 75 0.9
DZK 80 12,600 200 5,000 2,500 2.5 4.4 110 1.7
DZK 100 25,600 200 6,000 3,000 3.5 8.9 220 4
DZK 125 49,500 200 12,000 6,000 5 17.9 500 8
DZK 140 69,800 200 16,000 8,000 5 24.5 580 10
DZK 160 101,000 200 20,000 10,000 8 35.5 850 15
DZK 180 141,500 200 24,000 12,000 10 49.5 1100 25
DZK 200 190,000 200 30,000 15,000 12 66.5 1500 30
非标角度及扭矩均可按要求制作
