  摆动缸齿条式 > DEK

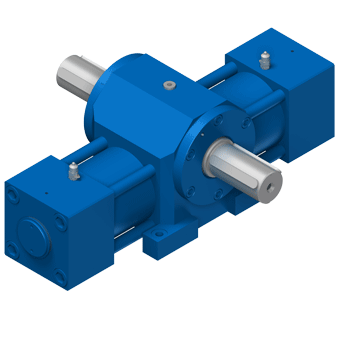

DEK

系列特征

DEK系列的摆动缸是传统的齿轮齿条式摆动缸,其效率极高,在不要求外形尺寸的情况下传统的齿轮齿条式摆动缸一定能为您提供超强的动力。
HKS DEK系列的旋转驱动器的特点是以下标准:
    ◇标准型最大工作压力:210 bar
    ◇标准型最大输出扭矩:40,000 Nm
    ◇旋转角度高达720°
    ◇法兰或者支脚安装


可选附件

    ◇两边的阻尼限位缓冲
    ◇旋转角度调整
    ◇控制轴
    ◇可与DIN5463,DIN5480或DIN6885等平键、花键尺寸相配合的轴孔

特殊设计

    ◇双头驱动轴
    ◇可根据客户的要求设计驱动轴和紧固法兰
    ◇整个旋转范围旋转角度调整
    ◇限制开关装置
    ◇阀直接连接
    ◇所有的中间角度均可提供
    ◇超过720°的旋转角度
    ◇抗海水腐蚀
    ◇可提供其他特殊的设计
    ◇更高扭矩也可按客户要求生产



DEK 应用图片

资料下载

工作原理


原理

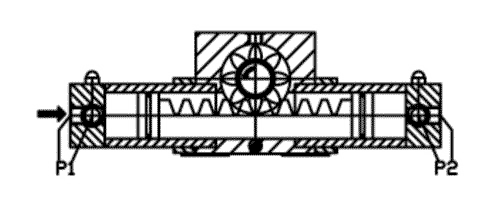

对接口P1和P2提供压力油,使齿条移位。在这种情况下齿条的直线运动就通过轮齿转换为一个小齿轮的旋转运动。

旋转方向
油压通过P1口进入到缸内,推动齿条从初始位置运动到右边,同时小齿轮也被旋转到了左边(逆时针)。

润滑
旋转驱动器可采用浸泡或压力润滑。为了达到最高的效率和使用寿命建议使用压力润滑。

工作介质
适用于不同的工作介质,例如液压油,水乳剂和其他难燃液体。对于温度范围从-50°C至+200°C。


典型的应用范围

我们的旋转执行器,可用于多个行业,如在工程机械、机床、折弯机、模具运营商、铸造、采矿、农业、包装机、传输线、
处理技术、配件、船舶建造、汽车、通风技术、电站阀门等,尤其是在发电厂、钢铁工业等领域使用最为频繁。


技术参数表

DEK 系列 扭矩
@180 bar
最大工作
压力(bar)
最大径向力
(N)
最大轴向力
(N)
最快完成时间
(360º)
容积
(360º)(L)
0º时重量
(Kg)
每10º增加
重量(Kg)
DEK 40 490 200 1,000 500 0.8 0.2 18 0.1
DEK 50 910 200 1,600 800 0.8 0.4 25 0.45
DEK 63 1,790 200 3,000 1,500 1.2 0.6 40 0.2
DEK 80 3,250 200 5,000 2,500 1.2 1.2 110 0.25
DEK 100 5,650 200 6,000 3,000 2.2 2 100 0.45
DEK 125 10,600 200 12,000 6,000 2.5 3.7 160 0.8
DEK 140 15,510 200 16,000 8,000 3.5 5.5 220 1.5
DEK 160 21,710 200 20,000 10,000 3.5 7 300 2
DEK 180 29,310 200 24,000 12,000 4.5 10.5 420 3
DEK 200 40,710 200 30,000 15,000 4.5 14.5 550 4
非标角度及扭矩均可按要求制作
