TR
系列特征

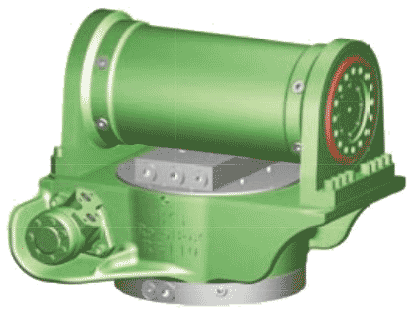

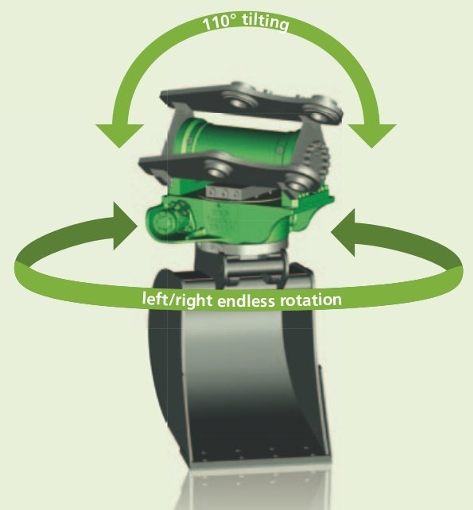

TR系列是BVC摆动缸与RB旋转油缸的组合体。两者组合在一起后，使得工程机械前端工具能实现的近乎无限制的自由度。
HKS的TR系列提供以下的标准产品：
◇标准转角：110°
◇保持扭矩高达90,000 Nm
◇工作扭矩高达43,000Nm
◇工作压力高达210 bar
◇重量从71Kg起
◇9种标准规格，所配的挖掘机型号可达45T
◇传动轴双轴驱动
◇双向相同的扭矩
◇转动可控制在任意的中间转角
◇极高的保持扭矩（额定工作扭矩的两倍）
◇可承受极高的弯矩
◇内无泄漏
◇定位精确，无偏差
◇结构紧凑
◇选材优质
◇高性能密封
此摆动缸的选材保证了该产品长的工作寿命。
压力，密封和温度
BV系列产品是为在压力150巴的情况下设计的。最高压力可达190巴。推荐使用的工
作介质为ISO-VG-46。在使用标准密封的情况下，密封有效温度为18°到70°。
用于其他的工作条件时，请与我们联系。

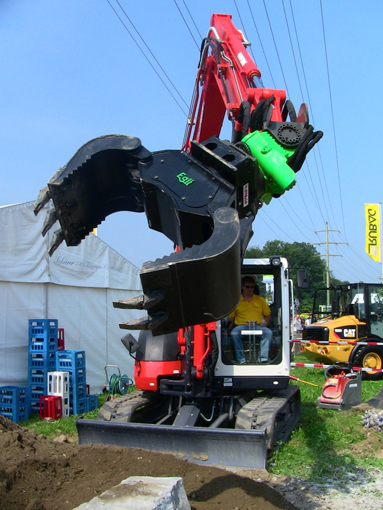

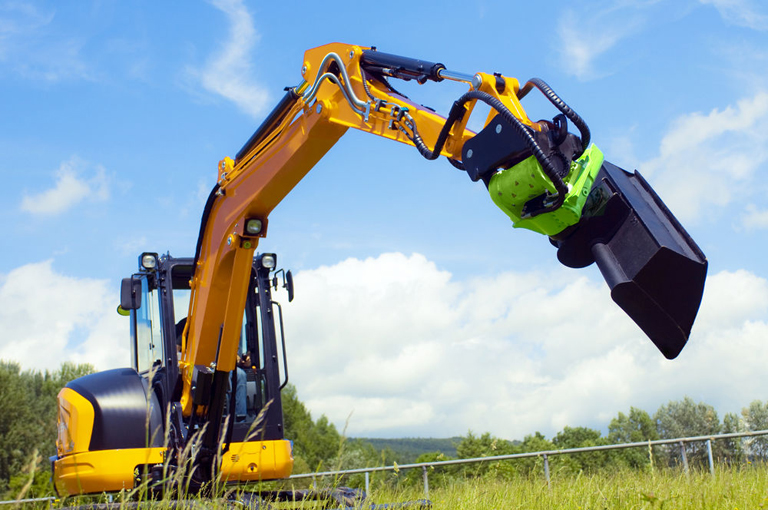

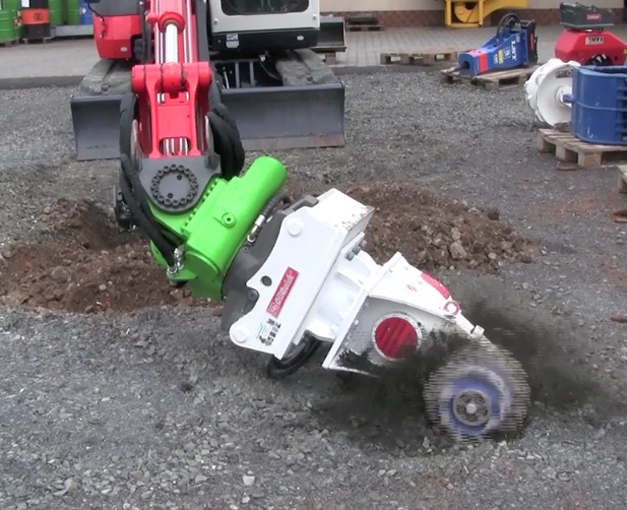

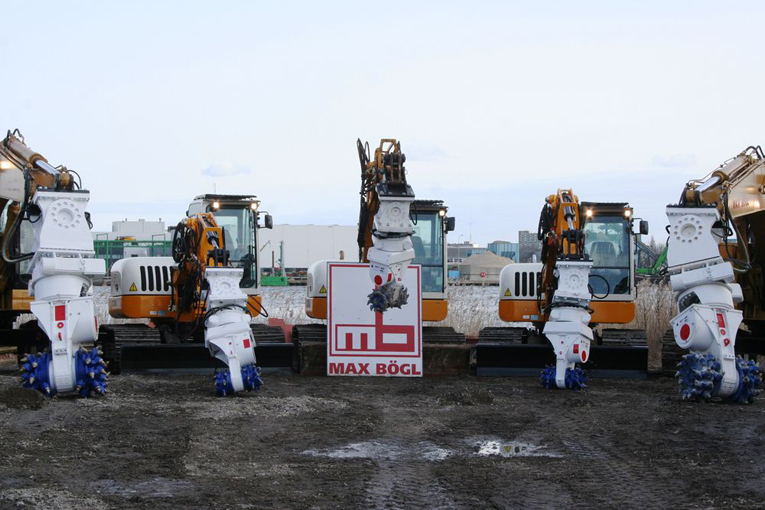

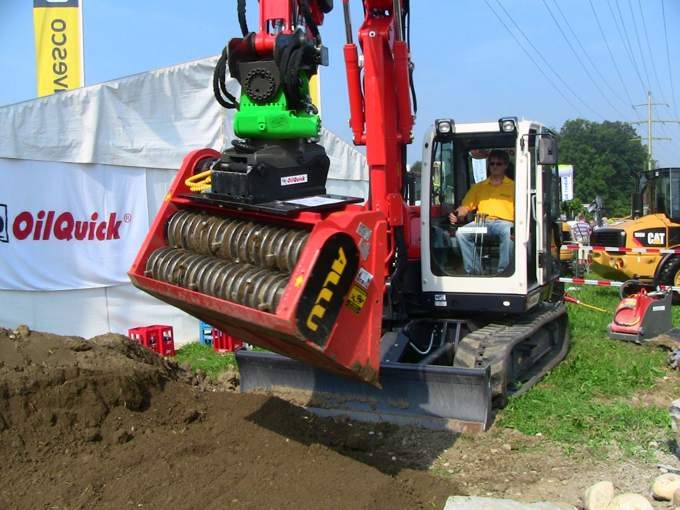

Construction_Technology.pdf典型的应用范围

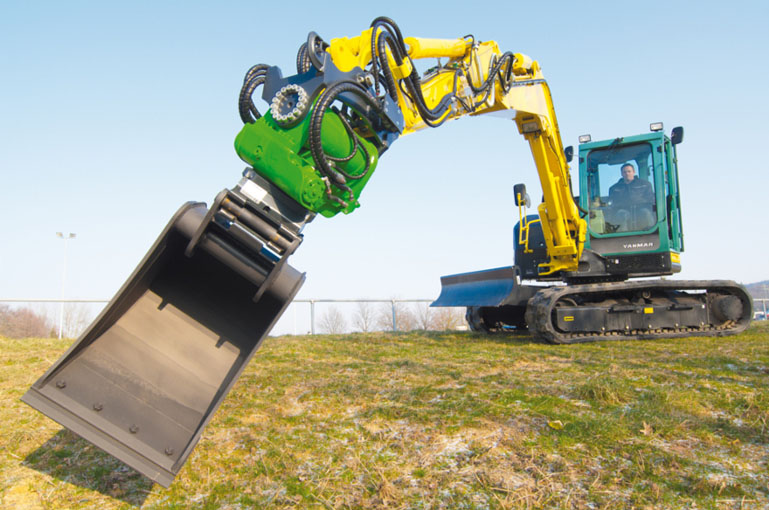

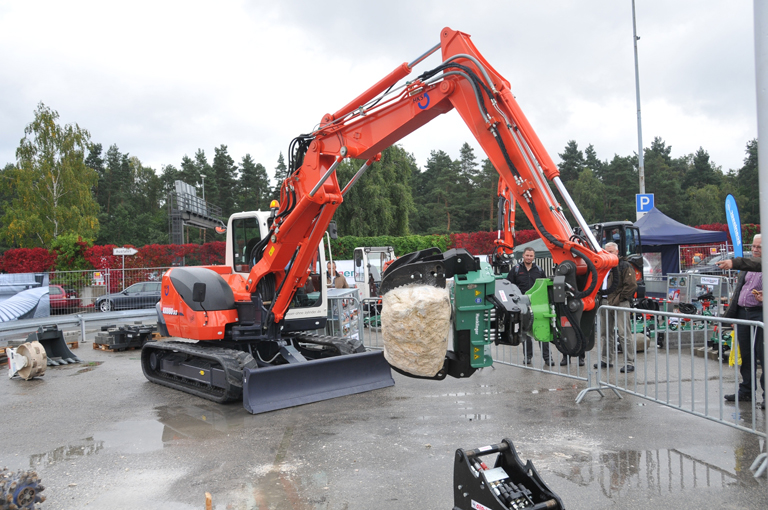

兼有 摆动 + 旋转，可应用于几乎所有工程机械中，多自由度灵活的操作，使得建筑/工程机械，尤其是挖掘机的工作效率提高了近40%。
技术参数表
TR 系列
TR 20
TR 35
TR 60
TR 85
TR 110
TR 180
TR 250
TR 330
TR 450
所配挖掘机型号（T）
2,0 - 2,5
2,4 - 3,5
3 - 6
5 - 8,5
8 - 11
10 - 18
17 - 25
24 - 33
32 - 45
RB
所配 RB 型号
RB 30
RB 30
RB 60
RB 110
RB 110
RB 180
RB 250
RB 330
可按要求
制作
DD进油
装置DD重量
(Kg)7
7
13
24
24
28
46
102
最大流量
(L/min)42
42
52
130
130
160
200
360
RB重量
(不含DD)(Kg)44
44
78
121
121
173
301
378
最大轴向力 (N)
95,000
95,000
100,000
150,000
150,000
200,000
400,000
600,000
最大径向力 (N)
48,000
48,000
95,000
130,000
130,000
170,000
250,000
350,000
工作扭矩
(@140 bar)(Nm)700
700
11,000
23,000
23,000
28,000
38,000
42,000
最大转速(r/min)
8
@ 28L/min8
@ 28L/min8
@ 28L/min8
@ 33L/min8
@ 33L/min8
@ 45L/min6
@ 45L/min5
@ 45L/min
BVC
所配 BVC-R型号
BVC-R 90
BVC-R 100
BVC-R 115
BVC-R 130
BVC-R 130
BVC-R 180
BVC-R 200
BVC-R 260
旋转角度
110°
110°
110°
110°
110°
110°
110°
110°
排量 (L)
0.288
0.413
0.563
1.227
1.665
2.822
3.598
7.249
工作扭矩
(@210 bar)(Nm)1,700
2,600
3,500
8,000
12,000
15,000
21,000
43,000
保持扭矩
(@210 bar)(Nm)5,000
7,500
11,000
18,000
22,000
38,000
50,000
90,000
BVC 重量(Kg)
27
35
59
87
100
155
203
388
TR 总重量
(不含DD进油)(Kg)71
79
137
208
221
328
504
766
可选配件

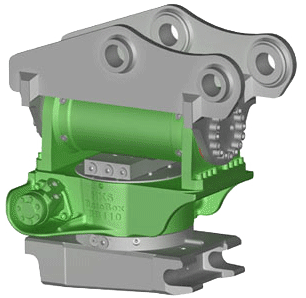

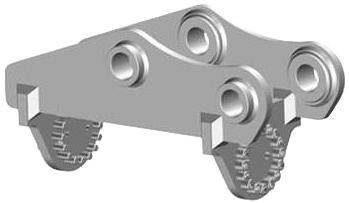

 Fixed arm connection/固定臂连接板 *最优化的设计 *与您的工程机械臂紧凑的连接在一起 *适用于多种品牌、不同吨位的工程机械 |
 Oil feedthrough/旋转油接头 *专为某些前端工具设计 (如：钻头的运转需要供给液压油；抓手的开合需要供给液压油) *可对安装在RB下面转动着的工具连续供油 *隐藏式嵌入RB中，节省空间 |
 Quick-changer/快换接头*抓手可与工程机械前端工具连接 *内部有液压锁紧装置，可自动锁紧 *实现自动化，无需额外人工操作 *操作简便，速度快，锁紧牢固 *可通过Oil feedthrough 进行供油 或其他 供油管路供油 |
系列扩展产品
 附带有适配器金属板和旋转油接头 |
 附带有固定臂连接器、适配器金属板、快速接头和可选旋转油接头 |
