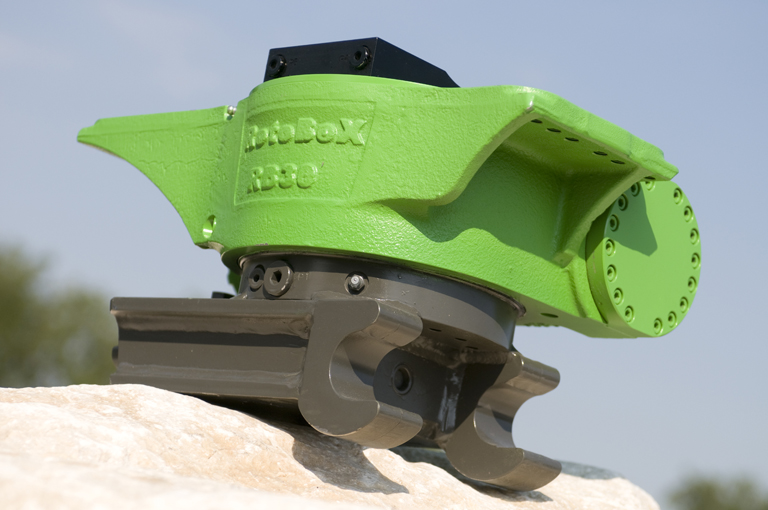

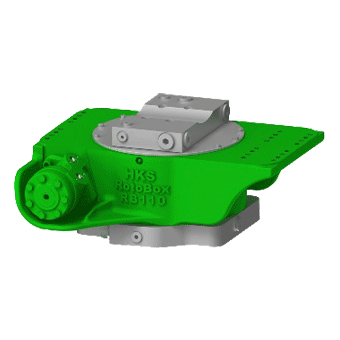

RB
系列特征
RB系列是为了能使工程建筑机械上前端工具实现无尽的旋转而设计的，有了RB系列旋转油缸，您就可更自由的调整您工程机械前端工具的角度。而RB系列极小的体积则为您尽量节省前端的空间，将效率发挥到极致。RB最大能实现8圈/分钟无止尽的左右旋转。
HKS的RB系列提供以下的标准产品：
◇无止尽的左/右旋转
◇转速高达8圈/分钟
◇扭矩高达4,200Nm
◇工作压力140 bar
◇9个不同的标准规格，所配挖掘机从1T到45T
◇重量从44Kg起
◇内部穿心供油装置最大可提供高达360 L/min的流量，
◇压力变化ΔP=10bar（HLP 46 30℃）。
◇结构紧凑
◇选材优质,零件的有极强的耐磨性
◇高性能密封
此摆动缸的选材保证了该产品长的工作寿命。
压力，密封和温度
BV系列产品是为在压力150巴的情况下设计的。最高压力可达190巴。推荐使用的工作介质为ISO-VG-46。在使用标准密封的情况下，密封可用温度为18°到70°。用于其他的工作条件时，请与我们联系。
Construction_Technology.pdf典型的应用范围

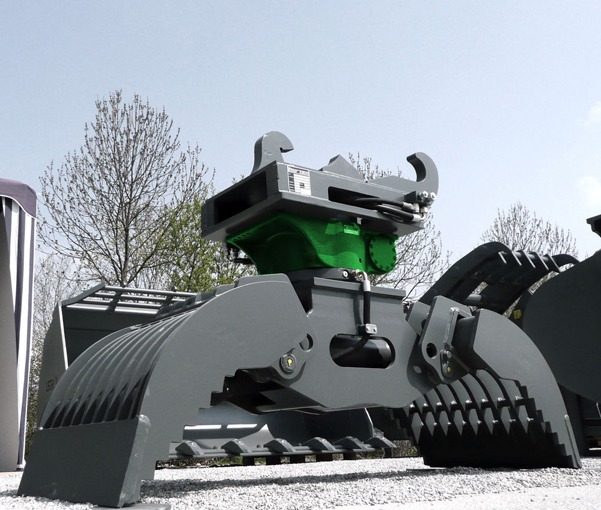

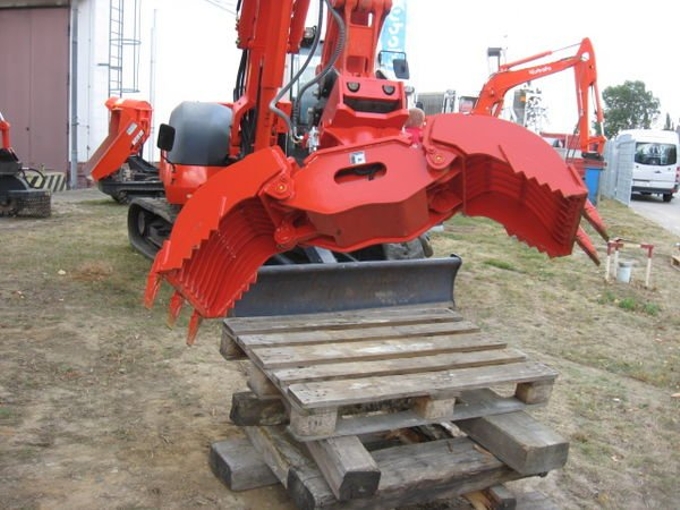

有力的液压摆动机制，使得此系列产品可用于建筑机械上工具的旋转，（如：抓斗的旋转），其它的应用可与我们联系。
借助RB的旋转，您可以轻松的调整抓斗的方向，而无需开动行走机器来反复的对位。

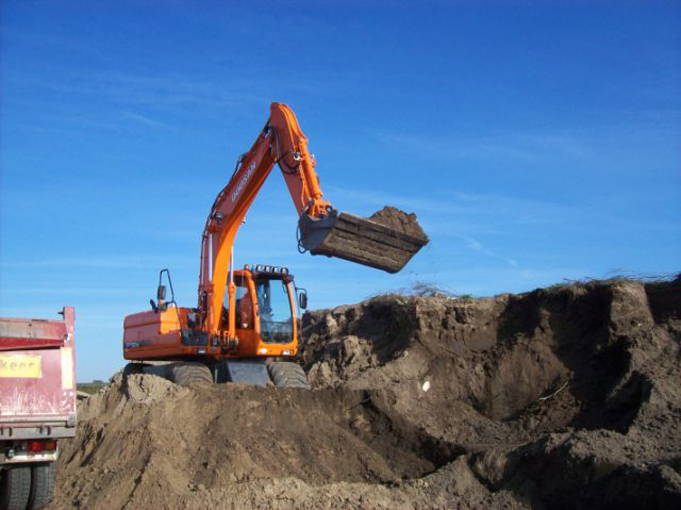

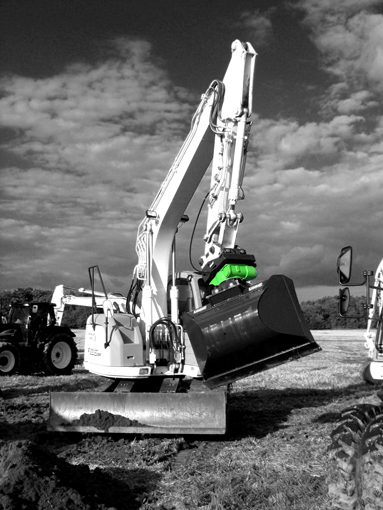

另外配有RB的工程机械还可适用于以下工作：
| ◇园艺和农业工作 ◇挖掘工作 ◇拆迁工作 ◇地下工程/道路建设 |
◇建筑回填 ◇地基工作 ◇运河 ◇挖沟 |
技术参数表
| RB 系列 | DD进油装置 | （不含DD进油）重量 | 最大径向 载荷(N) |
最大轴向 载荷(N) |
扭矩 (@140 bar) |
最大转动速度 (r/min) |
配合挖掘机 吨位(T) |
|
| 重量 (Kg) |
最大流量 (L/min) |
|||||||
| RB 30 | 7 | 42 | 44 | 95,000 | 48,000 | 700 | 8 @ 28 l/min | <3.5 |
| RB 60 | 13 | 52 | 78 | 100,000 | 95,000 | 1,100 | 8 @ 28 l/min | 3.0～6.0 |
| RB 110 | 24 | 130 | 121 | 150,000 | 130,000 | 2,300 | 8 @ 33 l/min | 5.0～11 |
| RB 180 | 28 | 160 | 173 | 200,000 | 170,000 | 2,800 | 8 @ 45 l/min | 10～18 |
| RB 250 | 46 | 200 | 301 | 400,000 | 250,000 | 3,800 | 6 @ 45 l/min | 17～25 |
| RB 330 | 102 | 360 | 378 | 600,000 | 350,000 | 4,200 | 5 @ 45 l/min | 24～33 |
| 非标角度及扭矩可按要求制作 | ||||||||
可选配件

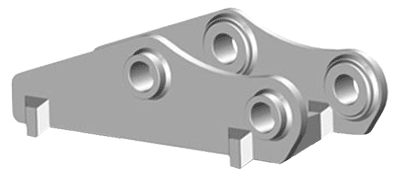

 Fixed arm connection/固定臂连接板 *最优化的设计 *与您的工程机械臂紧凑的连接在一起 *适用于多种品牌、不同吨位的工程机械 |
 Oil feedthrough/旋转油接头 *专为某些前端工具设计 (如：钻头的运行需要供给液压油； 抓手的开合需要供给液压油) *可对安装在RB下面转动着的工具连续供油 *隐藏式嵌入RB中，节省空间 |

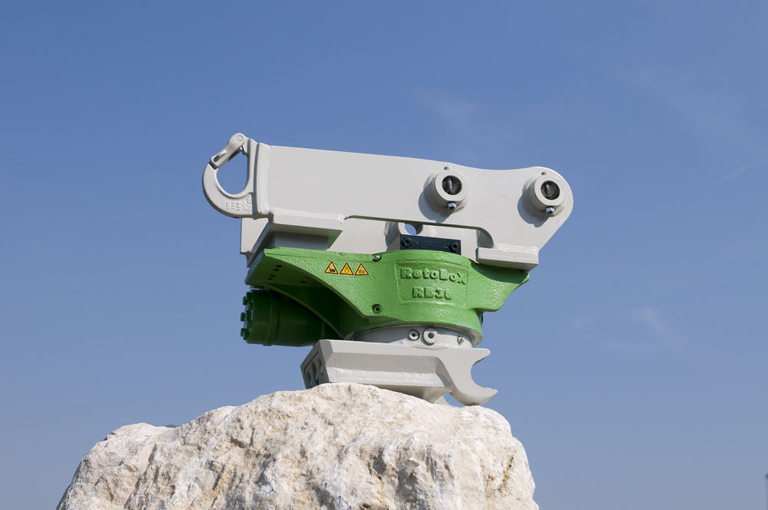

 Quick-changer/快换接头*抓手可与工程机械前端工具连接 *内部有液压锁紧装置，可自动锁紧 *实现自动化，无需额外人工操作 *操作简便，速度快，锁紧牢固 *可通过Oil feedthrough 进行供油 或其他 供油管路供油 |
系列扩展产品
 附带有适配器金属板和旋转油接头 |
 附带有固定臂连接器、适配器金属板、快速接头和可选旋转油接头 |
