  摆动缸螺旋式 > M-DA-H-F1

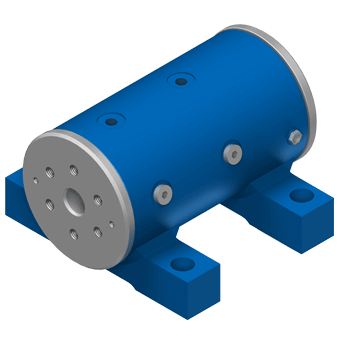

M-DA-H-F1

系列特征

M-DA-H-F1 系列摆动缸主要适用于车载型应用 (如:工作平台, 建筑机械, 车载平台等等)。基于斜齿的相对运动,此结构紧凑的方案可工作在最高为210巴的压力下。最大扭矩可达8,000Nm。设计上的协调性和结构上的紧凑性, 为此系列产品增彩非浅。双向均可实现摆动。通过优质的选材,该产品得到了很长的使用寿命。轴向的通孔,为用户提供了布置电缆或管路的方便。此通孔也可用于通过一个拉紧装置以传递弯矩。
    ◇ 标准型最大工作压力:210 bar
    ◇ 标准型最大输出扭矩:8,000Nm
    ◇ 底座安装
    ◇ 法兰输出
    ◇ 双向相同的扭矩
    ◇ 定位精确,无偏差
    ◇ 转动可控制在任意的中间转角
    ◇ 单或双边负载连接
    ◇ 驱动轴上的通孔
    ◇ 可承受极高的径向力
    ◇ 可承受极高的弯矩
    ◇ 无内泄漏
    ◇ 结构紧凑
    ◇ 选材优质
    ◇ 高性能密封
可按特殊要求进行加工

转动角度

M-DA-H-F1系列产品的标准转动角度是180°和360°。其他转动角度可根据用户要求提供。

压力,密封和温度

M-DA-H系列产品设计压力为210巴。工作介质推荐使用ISO-VG-46。系列产品的标准
密封可用温度为18°到70°。用于其他的工作条件是,请与我们联系。

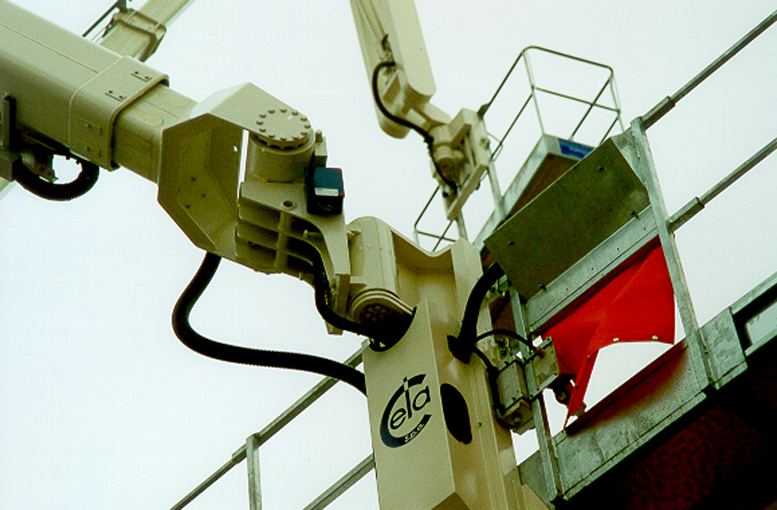

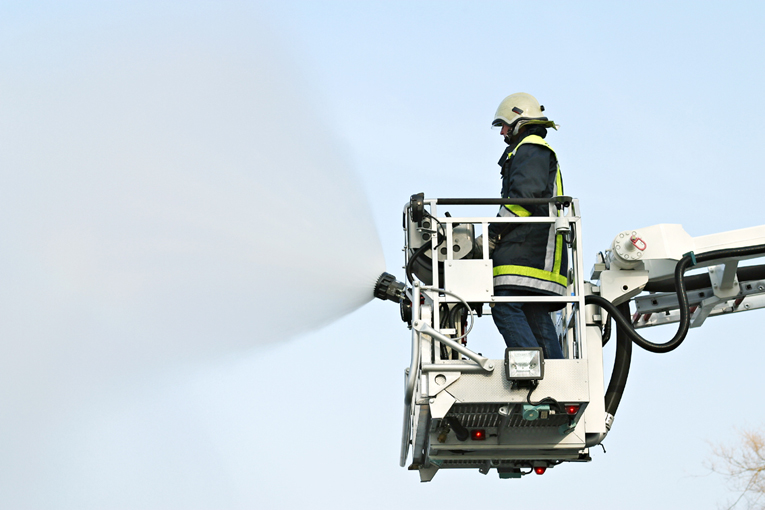

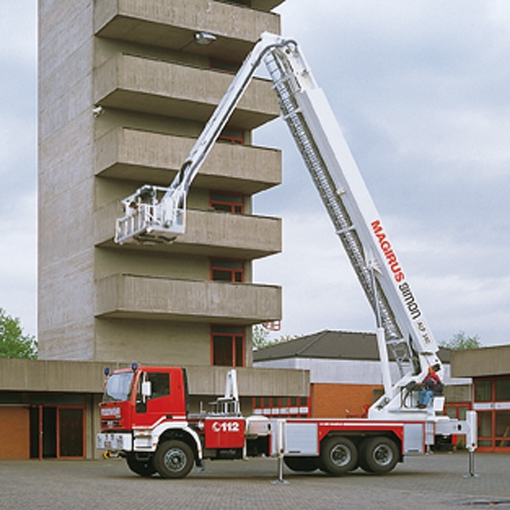

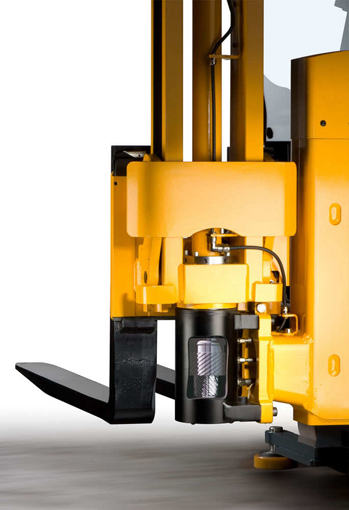

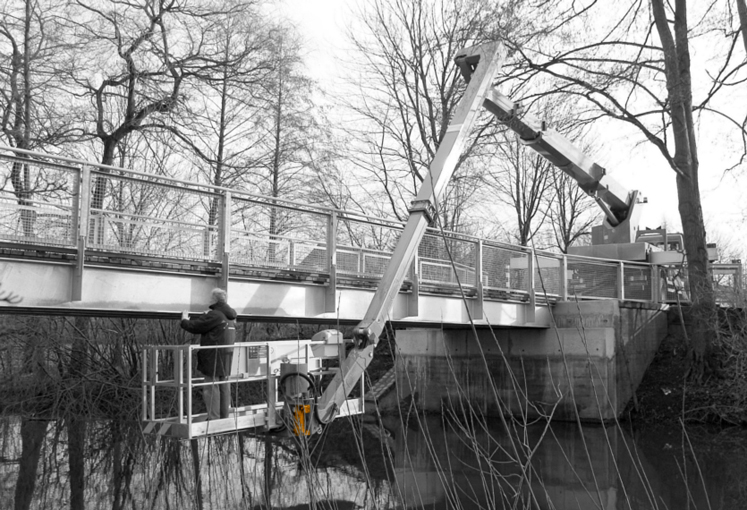

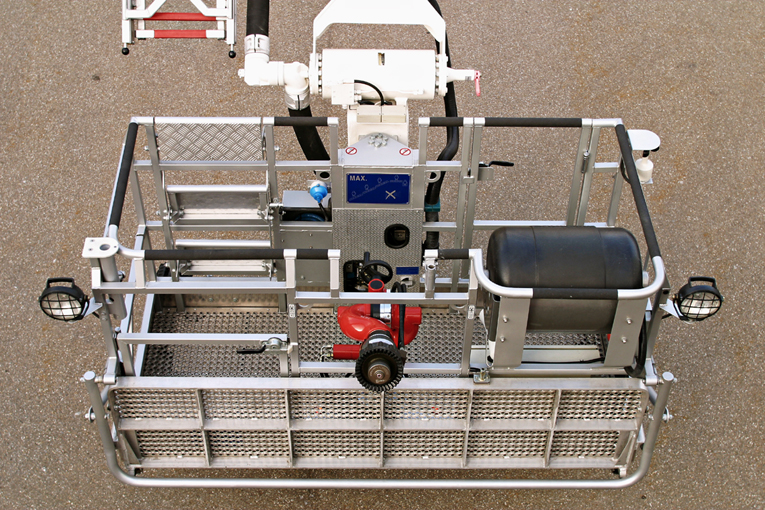

M-DA-H-F1 应用图片



资料下载


典型的应用范围

应用范围可包括工程车辆,工作台旋转,吊臂旋转等等。

技术参数表

M-DA-H-F1 系列 最大工作
压力(bar)
最大扭矩
(Nm)
最大径向
载荷(N)
最大轴向
载荷(N)
最大弯矩
(悬臂安装)(Nm)
最大弯矩
(夸桥安装)(Nm)
容积
 (L)
重量
 (Kg)
M-DA-H-F1 70/180 210 500 13,500 5,000 1,400 2,500 0.131 12.1
M-DA-H-F1 85/180 210 930 21,000 6,700 2,500 4,500 0.221 16.6
M-DA-H-F1 120/180 210 1,700 41,000 10,000 5,600 10,200 0.421 30.15
M-DA-H-F1 125/180 210 2,940 55,000 10,000 11,300 16,400 0.727 53.8
M-DA-H-F1 145/180 210 4,400 93,800 11,000 15,800 31,600 1.150 80
非标角度及扭矩均可按要求制作
