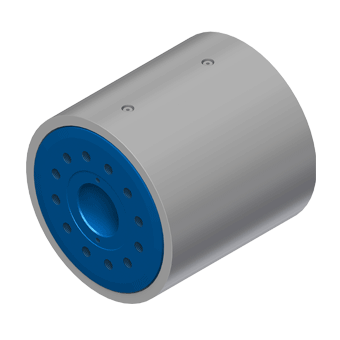

M-DA-H
系列特征
M-DA-H 系列摆动缸主要适用于车载型应用 (如:工作平台, 建筑机械, 车载平台等等)。基于斜齿的相对运动,此结构紧凑的方案可工作在最高为210巴的压力下。最大扭矩可达4800Nm。设计上的协调性和结构上的紧凑性, 为 此系列产品增彩非浅。双向均可实现摆动。通过优质的选材,该产品得到了很长的使用寿命。轴向的通孔,为用户提供了布置电缆或管路的方便。此通孔也可用于通过一个拉紧装置以传递弯矩。
◇ 标准型最大工作压力:210 bar
◇ 标准型最大输出扭矩:4,800Nm
◇ 法兰安装
◇ 法兰输出
◇ 双向相同的扭矩
◇ 无内泄漏
◇ 定位精确,无偏差
◇ 转动可控制在任意的中间转角
◇ 单或双边负载连接
◇ 驱动轴上的通孔
◇ 可承受很高的径向力
◇ 结构紧凑
◇ 选材优质
◇ 高性能密封
可按特殊要求进行加工
工作原理
原理

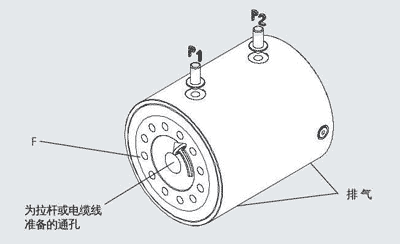

从P1和P2输入的液体的压力,作用在驱动法兰(F)上,生成了转动。在此过程中,活塞(K)的线性运动经过过多重啮合,
壳体,活塞和轴,被转化成了转动。
转动方向
进如P1的液体压力通过轴(G),使得驱动法兰(F)从零位向左转(从驱动法兰的方向看过去,逆时针转)。转动方向的
确定是可以改变的。
转动角度
M-DA-H系列产品的标准转动角度是180°和360°。其他转动角度可根据用户要求提供。
压力,密封和温度
M-DA-H系列产品设计压力为210巴。工作介质推荐使用ISO-VG-46。系列产品的标准密封可用温度为18°到70°。用于其他的
工作条件时,请与我们联系。
典型应用

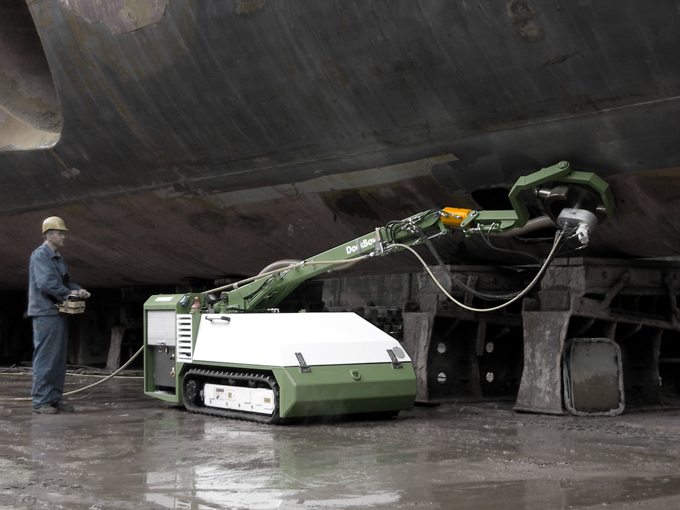

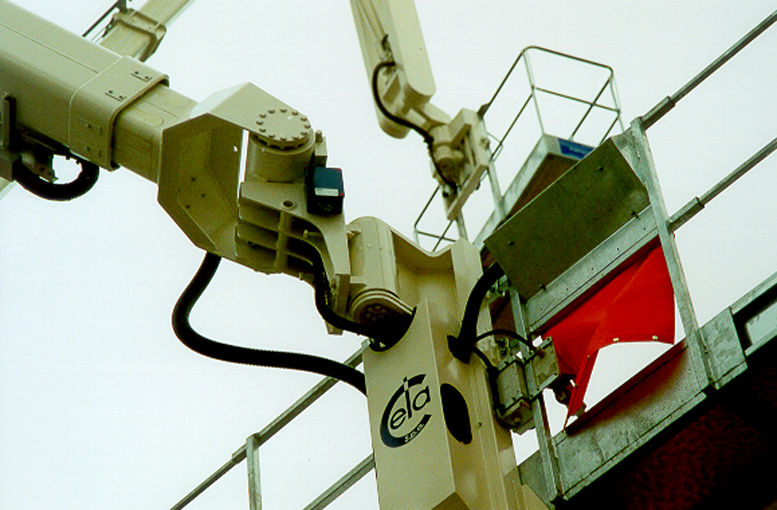

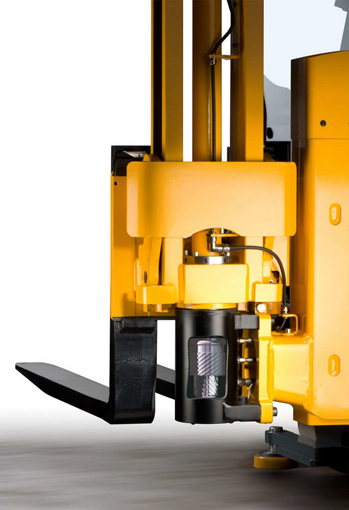

应用范围可包括工程车辆,工作台,工程机械的控制,消防车,水泥输送带等等。
技术参数表
M-DA-H 系列 | 最大工作 压力(bar) |
最大扭矩 (Nm) |
最大径向 载荷(N) |
最大轴向 载荷(N) |
容积 (L) |
重量 (Kg) |
M-DA-H 50/180 | 210 | 190 | 9,000 | 9,000 | 0.073 | 7.4 |
M-DA-H 60/180 | 210 | 340 | 13,500 | 13,500 | 0.122 | 10.6 |
M-DA-H 60/360 | 210 | 340 | 13,500 | 13,500 | 0.234 | 13.5 |
M-DA-H 63/180 | 210 | 720 | 18,000 | 18,000 | 0.192 | 14.4 |
M-DA-H 63/360 | 210 | 720 | 18,000 | 18,000 | 0.384 | 18.8 |
M-DA-H 80/180 | 210 | 1,073 | 36,000 | 36,000 | 0.346 | 26.5 |
M-DA-H 80/360 | 210 | 1,073 | 36,000 | 36,000 | 0.712 | 36 |
M-DA-H 90/180 | 210 | 1,700 | 49,000 | 49,000 | 0.550 | 43 |
M-DA-H 90/360 | 210 | 1,700 | 49,000 | 49,000 | 1.100 | 55 |
M-DA-H 100/180 | 210 | 2,900 | 66,800 | 66,800 | 0.829 | 58 |
M-DA-H 100/360 | 210 | 2,900 | 66,800 | 66,800 | 1.659 | 81.5 |
非标角度及扭矩均可按要求制作 |
另有 M-DA-H-AL 铝合金轻质型
概述:
M-DA-H-AL
标准最大扭矩:4,800Nm (210bar)
标准角度:180° 360°
任意非标扭矩及角度均可实现
广泛用于平台旋转,建筑车辆
