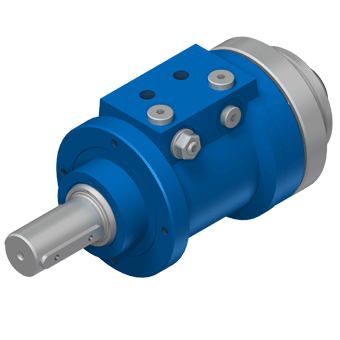

DKA
系列特征
DKA系列的特征是它短小的结构。当由于安装空间不足以使用DA系列产品时，DKA产品特别受到青睐。
HKS的DKA系列提供以下的标准产品：
◇ 9个不同的级别，扭矩从36 Nm到5380Nm，活塞直径从40mm到200mm
◇ 工作压力：100 bar
◇ 每个级别的产品都有四个转角范围：90°, 180°, 270°和360°
◇ 传动轴双轴驱动
◇ 传动轴双重密封
使用此摆动缸几乎可以实现各种不同的连接方式。
额外可选附件
◇ 两端的缓冲装置
◇ 角度微调装置 (范围：± 4°)
◇ 控制轴 (扩展功能接口，如分度盘、角度传感器)
◇ 空心轴：DIN5463，DIN5480与DIN6885
特殊型式
◇ 带KW外形（按DIN5463）的传动轴
◇ 双驱动轴的传动轴
◇ 按客户要求定制的传动轴和连接法兰
◇ 在整个摆动行程中对转角的调整
◇ 限位开关
◇ 可3重定位直接安装控制阀
◇ 所有需要的摆动角度均可实现
◇ 摆动范围超过360度
◇ 抗海水侵蚀
◇ 承高径向力的附加装置
◇ 不同的摆动方向
其它各种特殊要求均可实现
DKA.pdf工作原理
原理

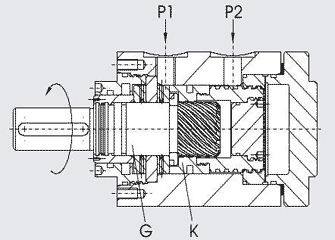

从P1和P2输入压力介质,使得传动轴G上产生一个旋转运动。在其间，活塞K的直线运动经过机箱，活塞及传动轴之间的多重
螺旋齿啮合，被转化成为旋转运动。
转向
从P1输入的压力介质将使得传动轴G从原始位置向左转动（逆时针）。转向可按特殊型式进行改变。
驱动轴的位置
出厂时，活塞K的位置如图一所示。特殊要求是可以满足的。
转角与对其的调整
标准产品的转角行程误差为4°(考虑到总寿命期内的磨损)。更精确的转角行程可通过附件WV来随时调整。
缓冲
传动轴G在接近终端时的旋转速度可以通过单向节流阀来控制。进一步的关于缓冲的信息可向我们索取。
典型的应用范围

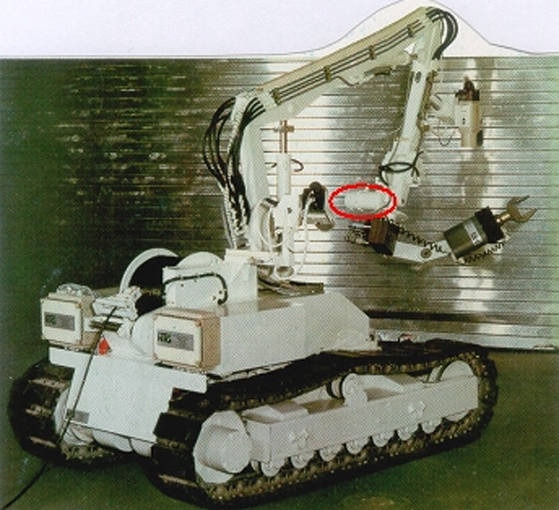

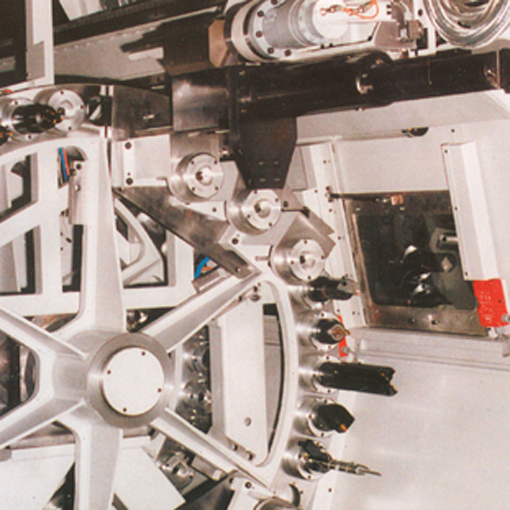

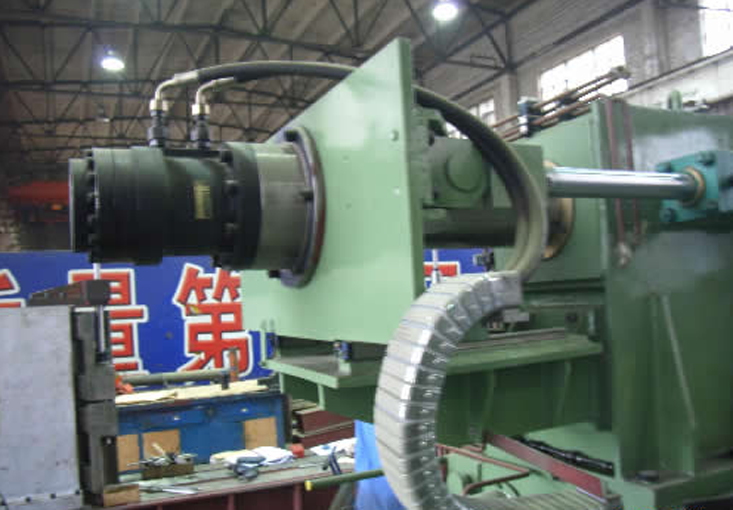

HKS的摆动缸可用于整个工业范围的各个领域中。 他可用于建筑机械，工作母机，弯管机，冶金机械，矿山机械，农业机械和

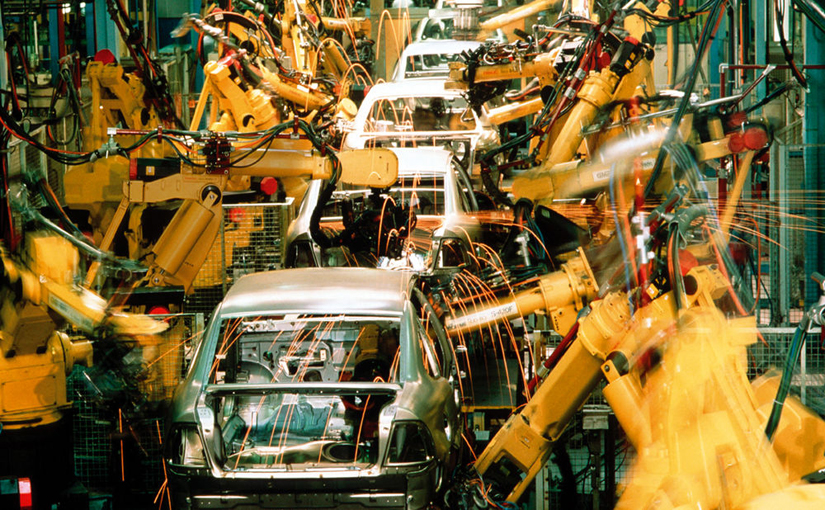

包装机械。他还可用于生产传送线，手动工具，开关阀门等等。在船舶工业，汽车工业， 安装平台以及通风设备中也均可见到
它的应用。HKS 的摆动缸具有高度的可靠性，并且几乎无需维修， 例如在海底2300米深处用于阀门开关的应用就可很好地
说明这一点。
技术参数表
| DKA 系列 | 最大工作 压力(bar) |
最大扭矩 (Nm) |
单位压力 扭矩(Nm/bar) |
最大径向 载荷(N) |
最大轴向 载荷(N) |
| DKA 40 | 100 | 36 | 0.36 | 730 | 2,400 |
| DKA 50 | 100 | 72 | 0.72 | 1,080 | 6,400 |
| DKA 63 | 100 | 162 | 1.62 | 2,083 | 8,000 |
| DKA 80 | 100 | 310 | 3.10 | 3,054 | 10,000 |
| DKA 100 | 100 | 620 | 6.20 | 4,725 | 14,500 |
| DKA 125 | 100 | 1,334 | 13.34 | 7,590 | 18,000 |
| DKA 140 | 100 | 1,820 | 18.20 | 8,140 | 19,400 |
| DKA 160 | 100 | 2,476 | 24.76 | 12,286 | 23,000 |
| DKA 200 | 100 | 5,380 | 53.80 | 17,645 | 31,000 |
| 非标角度及扭矩均可按要求制作 | |||||
