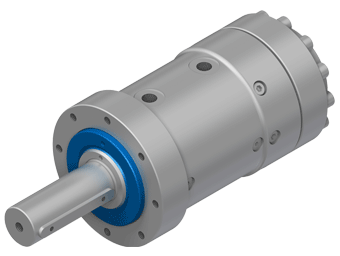

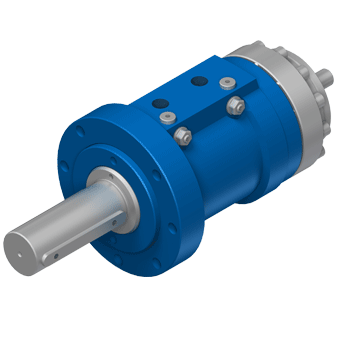

DA-H
系列特征
DA-H系列的一个显著的特征是它具有极高的效率。在210 bar的工作压力下可输出的扭矩最大为250,000Nm(对更高压力及扭矩的要求,请与我们联系)。另外具有极高的稳定性,故障率极低;超高的寿命使其特别适用于多频次的动作。
HKS的DA-H系列摆动缸提供以下的标准产品:
◇标准型最大工作压力:210 bar
◇标准型最大输出扭矩:250,000Nm(15个不同的级别,扭矩从36 Nm到
250,000Nm)
◇多种安装方式
◇轴或轴孔输出
◇每个级别的产品都有四个转角范围:90°, 180°, 270°和360°
◇传动轴可用双键槽或按DIN5480的花键槽
◇传动轴双重密封
使用此摆动缸几乎可以实现各种不同的连接方式。
额外可选附件
◇两端的缓冲装置
◇角度微调装置 (范围:± 4°)
◇控制轴 (即扩展功能接口,可接分度盘、角度传感器等)
◇轴孔:DIN5463,DIN5480与DIN6885
特殊型式
◇带KW外形(按DIN5463)的传动轴
◇双驱动轴的传动轴
◇按客户要求定制的传动轴和连接法兰
◇在整个摆动行程中对转角的调整
◇限位开关
◇可3重定位直接安装控制阀
◇所有需要的摆动角度均可实现
◇摆动范围超过360°
◇抗海水侵蚀
◇承受更高径向力的附加装置
◇不同的摆动方向
其它各种特殊要求均可实现

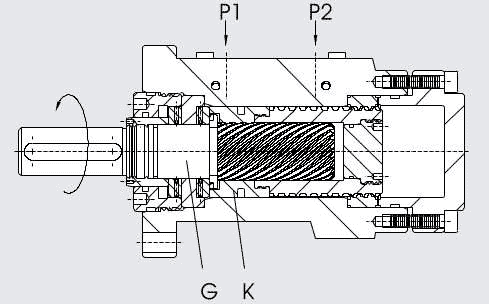

工作原理
原理
从P1和P2输入压力介质,使得传动轴G上产生一个旋转运动。在其间,活塞K的直线运动经过机箱,活塞及传动轴之间的多重
螺旋齿啮合,被转化成为旋转运动。
转向
从P1输入的压力介质将使得传动轴G从原始位置向左转动(逆时针)。转向可按特殊型式进行改变。
驱动轴的位置
出厂时,活塞K的位置如图一所示。特殊要求是可以满足的。
转角与对其的调整
标准产品的转角总行程可能在标准值的基础上多4°,如需精确的转角总行程,可通过添加附件WV来实现,并可随时进行调整。
缓冲
传动轴G在接近终端时的旋转速度可以通过单向节流阀来控制。进一步的关于缓冲的信息可向我们索取。

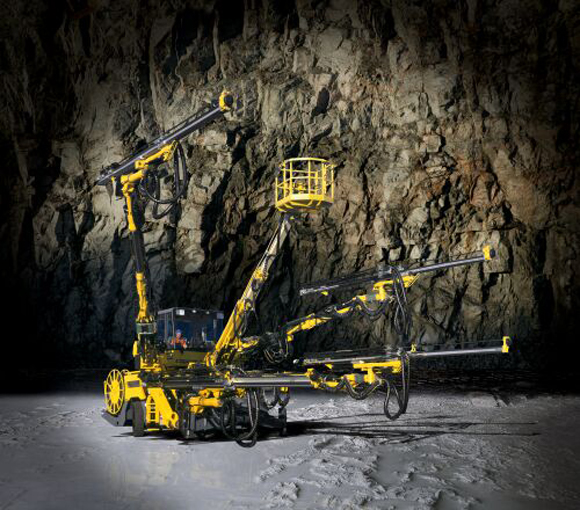

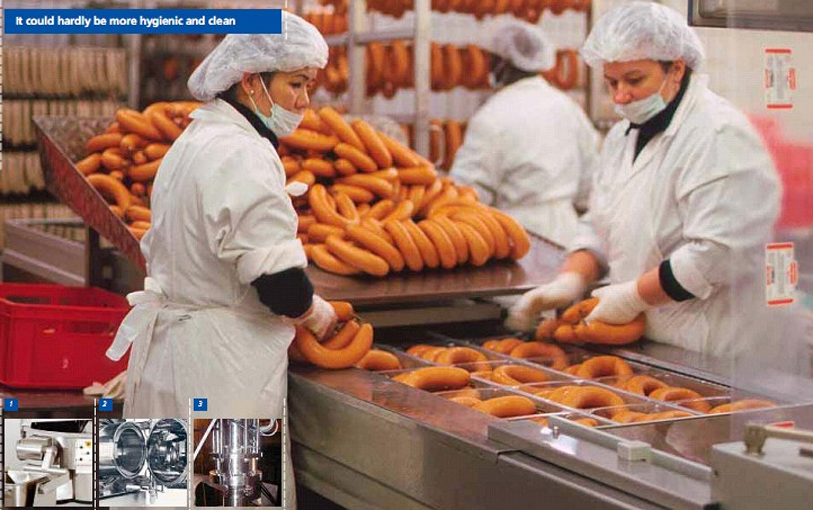

典型的应用范围

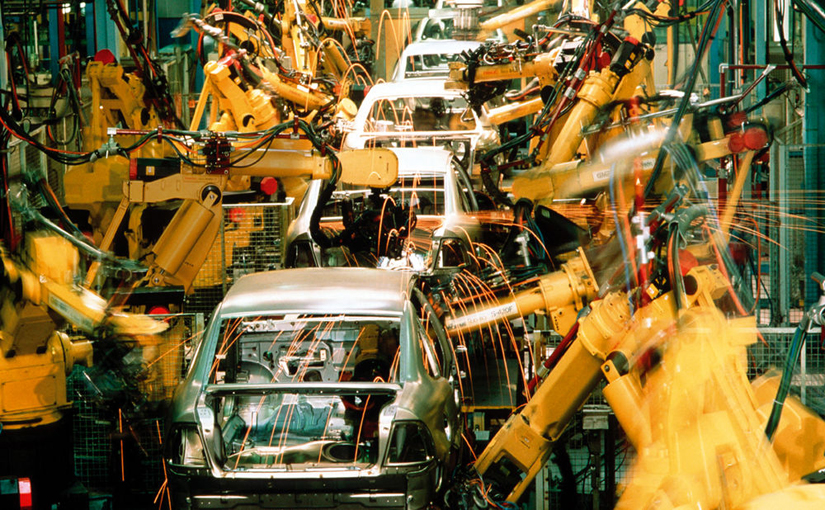

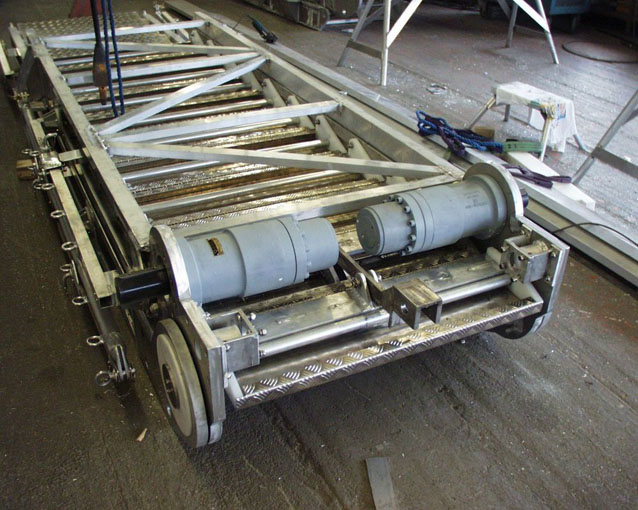

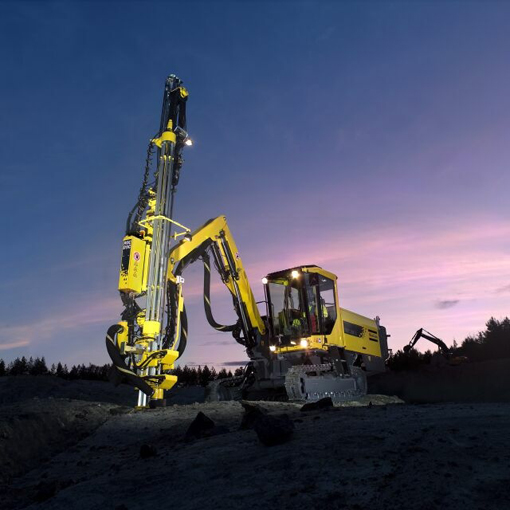

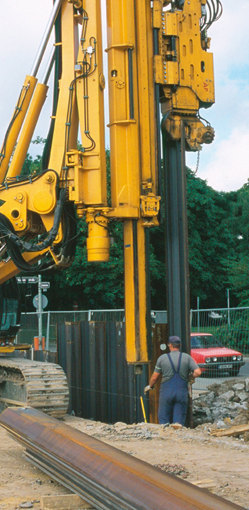

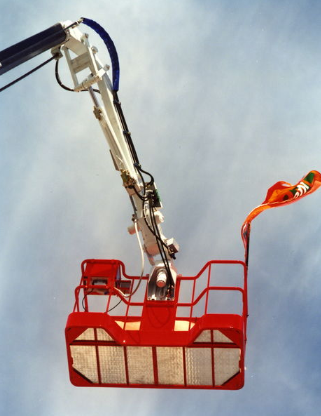

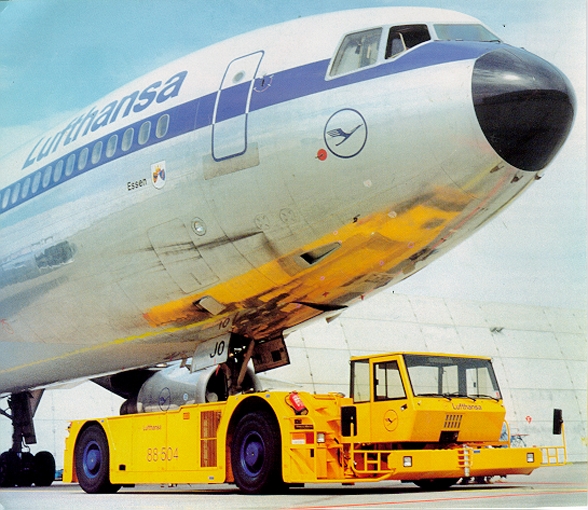

HKS的摆动缸可用于整个工业范围的各个领域中。 他可用于建筑机械,工作母机,弯管机,冶金机械,矿山机械,农业机械
和包装机械。他还可用于生产传送线,手动工具,开关阀门等等。在船舶工业,汽车工业, 安装平台以及通风设备中也均
可见到它的应用。 HKS 的摆动缸具有高度的可靠性,并且几乎无需维修,例如在海底2300米深处用于阀门开关的应用就可
很好地说明这一点。

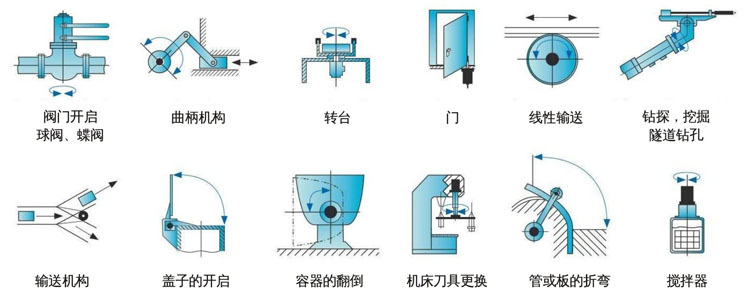

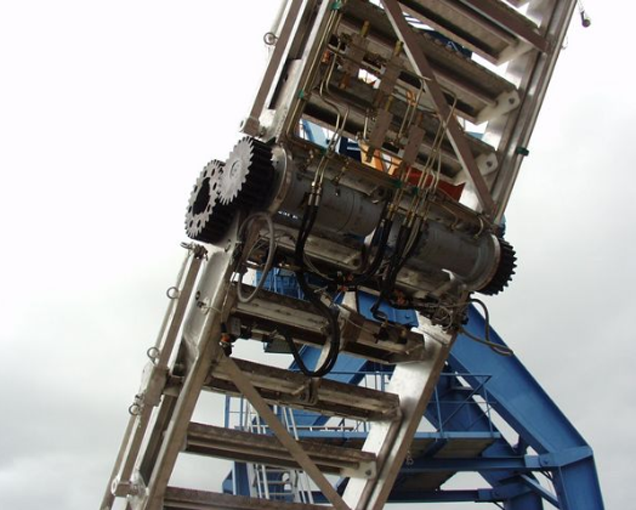

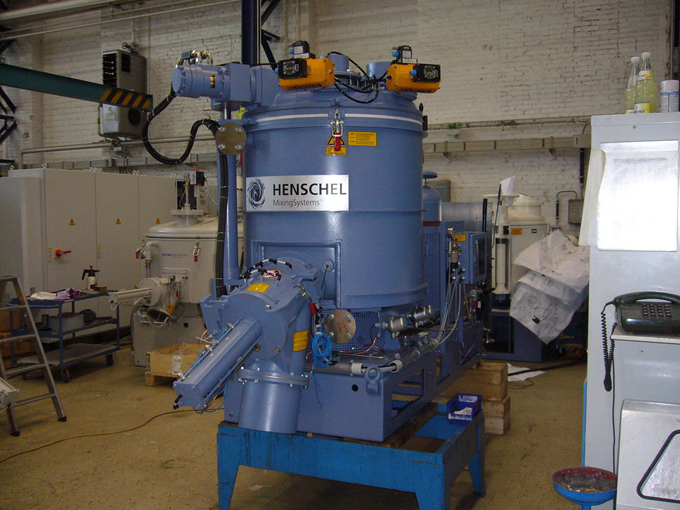

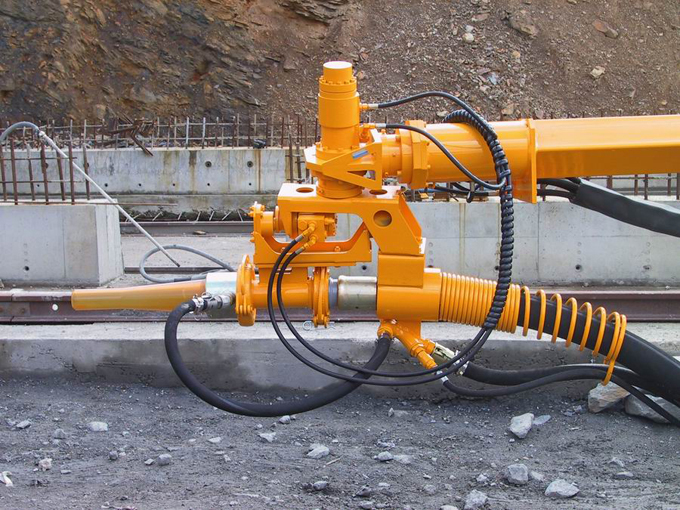

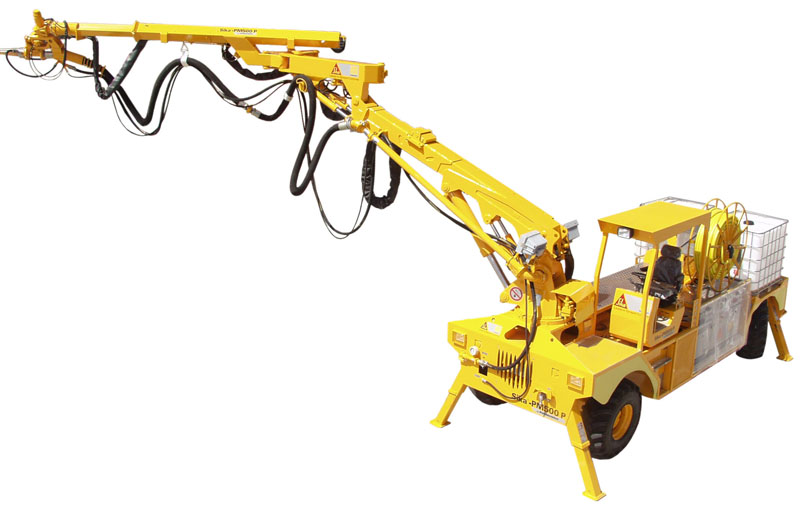

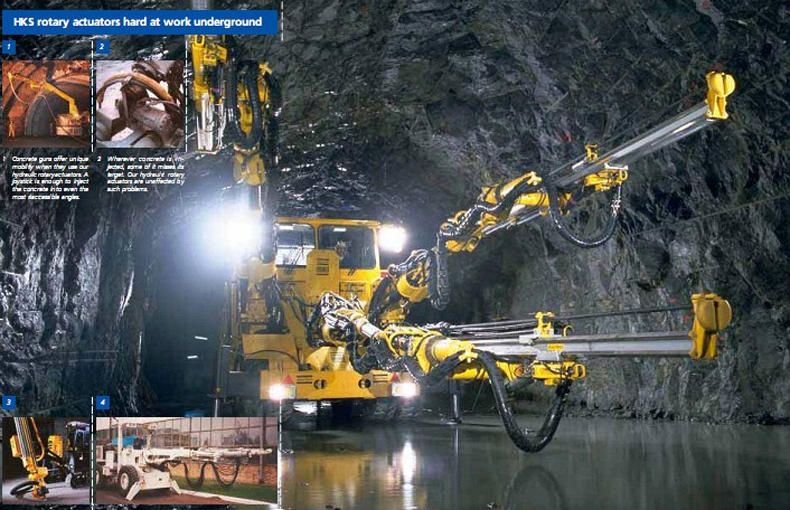

典型的结构应用
技术参数表
DA-H系列 | 最大工作 压力(bar) |
单位压力扭矩(Nm/bar) | 最大扭矩 (Nm) |
最大扭矩 带控制轴(Nm) |
最大径向 载荷(N) |
最大轴向 载荷(N) |
DA-H 40 | 210 | 0.96 | 200 | 160 | 1,567 | 8,000 |
DA-H 50 | 210 | 1.62 | 340 | 290 | 2,976 | 10,000 |
DA-H 63 | 210 | 3.10 | 650 | 540 | 4,364 | 14,000 |
DA-H 80 | 210 | 6.20 | 1,300 | 1,170 | 7,875 | 19,050 |
DA-H 100 | 210 | 11.90 | 2,500 | 2,340 | 11,250 | 24,900 |
DA-H 125 | 210 | 24.32 | 5,107 | 4,900 | 17,552 | 34,100 |
DA-H 140 | 210 | 33.80 | 7,100 | 6,870 | 17,800 | 34,800 |
DA-H 160 | 210 | 53.80 | 11,300 | 10,590 | 36,300 | 46,200 |
DA-H 180 | 210 | 77.14 | 16,200 | 15,680 | 37,600 | 47,400 |
DA-H 200 | 210 | 106.20 | 22,300 | 21,400 | 67,210 | 62,000 |
DA-H 225 | 210 | 152.38 | 32,000 | 30,980 | 69,000 | 63,100 |
DA-H 225S | 210 | 185.33 | 38,920 | 37,690 | 69,000 | 63,100 |
DA-H 250 | 210 | 209.52 | 44,000 | 42,870 | 78,000 | 66,500 |
DA-H 280 | 210 | 289.52 | 60,800 | 59,580 | 84,600 | 71,000 |
DA-H 300 | 210 | 361.90 | 76,000 | 74,630 | 89,400 | 76,000 |
非标角度及扭矩均可按要求制作 |
