SP
系列特征

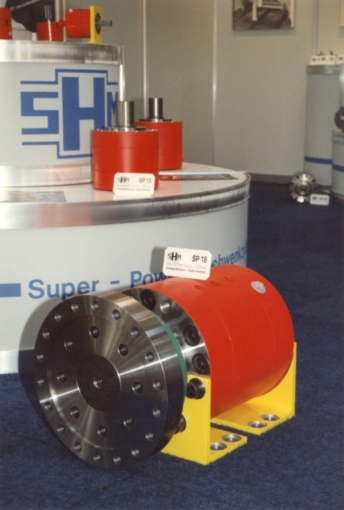

SP叶片式伺服摆动缸，以最简单的工作原理和结构设计，达到了高频快速摆动的同时，又提供了稳定的性能。虽然叶片式摆动缸都存在内泄，但当此类型的摆动缸搭配闭环的控制系统，就可以实现高频、精确的摆动控制。
◇标准型最大工作压力：300 bar（双叶片D型工作压力150 bar）
◇标准型最大输出扭矩：48,000Nm
◇标准型最大摆角：270°
◇标准型最大角速度：540°/S
◇连接方式为前端法兰
◇输出轴连接方式: 光轴（也可选用花键轴，按 DIN 5463或DIN 5480 以及键轴
按 DIN 6885。）
◇更好的，可调的，可更换的缓冲装置
◇通过光轴输出把摆角误差降到最低。
◇允许径向和轴向载荷。
◇极大地降低了内部泄漏
其它特殊要求可与我们接洽
工作原理
叶片式摆动的原则 – 液体产生的压力作用在与输出轴连接在一起的叶片式活塞上，从而在输出轴上的到扭矩输出。在摆动中得到的扭矩在两个方向上都是相同的。
SP_all.pdf典型的应用范围

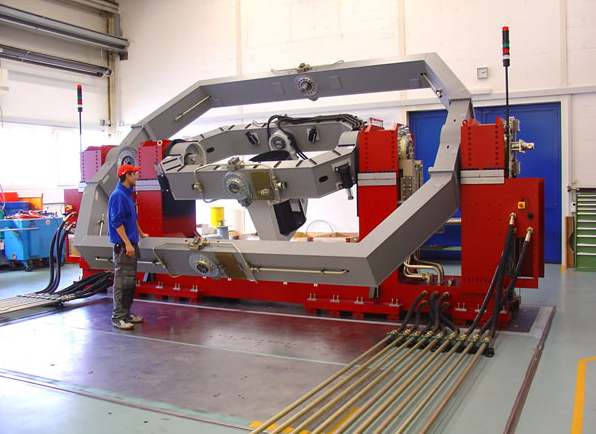

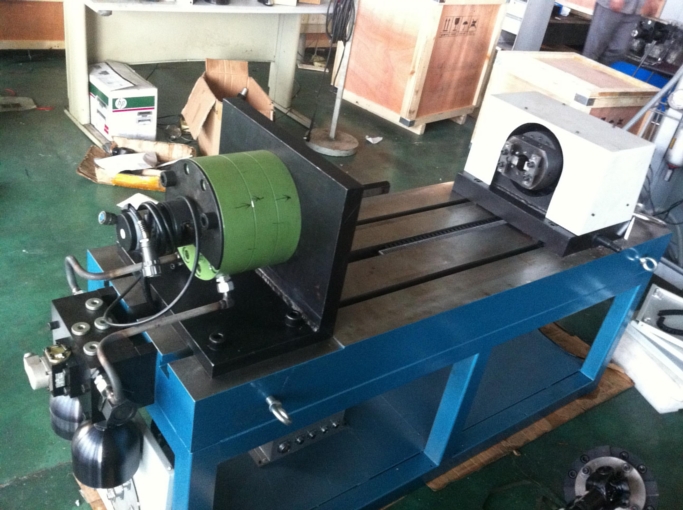

| ◇特种车 ◇测试设备 ◇装载设备 ◇仿真设备 ◇农业机械 ◇工作母机 ◇工程机械 |
◇包装设备 ◇运载设备 ◇校正设备 ◇机械及厂房建设 ◇弯管设备 ◇压力设备 |
技术参数表
SP系列
最大工作
压力(bar)单位压力扭矩
(Nm/bar)最大扭矩
(Nm)最大摆角
(°)排量
(cm3/°)最大角速度
(°/sec)最大径向
载荷(N)最大轴向
动载(N)最大轴向
静载(N)
SP 11
300
0.76
228
270°
0.16
540
750
500
1,500
SP 11 D
150
1.52
90°
0.32
SP 12
300
3
900
270°
0.62
360
2,000
800
2,400
SP 12 D
150
6
90°
1.24
SP 13
300
4.4
1,320
270°
0.92
290
3,000
1,200
3,600
SP 13 D
150
8.8
90°
1.84
SP 14
300
8.9
2,670
270°
1.84
250
7,500
2,500
7,500
SP 14 D
150
17.8
90°
3.68
SP 15
300
13.4
4,020
270°
2.76
200
7,500
2,500
7,500
SP 15 D
150
26.8
90°
5.52
SP 16
300
29.8
8,940
270°
6.14
180
20,000
3,000
9,000
SP 16 D
150
59.6
90°
12.28
SP 17
300
46.7
14,010
270°
9.62
150
20,000
3,000
9,000
SP 17 D
150
93.4
90°
19.24
SP 18
300
76.7
23,010
270°
22.14
150
25,000
4,000
12,000
SP 18 D
150
153.4
90°
44.28
SP 19
300
107.4
32,200
270°
26.8
150
25,000
4,000
12,000
SP 19 D
150
214.8
90°
53.6
SP 20
300
160
48,000
270°
33
120
30,000
5,000
15,000
SP 20 D
150
320
90°
66
任意非标扭矩及角度均可实现
