HDK

系列特征

HDK叶片式伺服摆动缸,以最简单的工作原理和结构设计,达到了高频快速摆动的同时,又提供了稳定的性能。虽然叶片式摆动缸都存在内泄,但当此类型的摆动缸搭配闭环的控制系统,就可以实现高频、精确的摆动控制。HDK系列两腔之间的内部泄漏比起 SP 系列 和 LDK 系列要低很多。
    ◇标准型最大工作压力: 100 bar
    ◇标准型最大输出扭矩:3,500Nm
    ◇标准型最大摆角:240°
    ◇标准型最大角速度:240°/S
    ◇连接方式为前端法兰
    ◇输出轴连接方式: 花键轴
    ◇通过特殊设计和密封,使用中的摩擦被降到最低
    ◇特殊要求可配缓冲
其它特殊要求可与我们接洽

工作原理

叶片式摆动的原则 – 液体产生的压力作用在与输出轴连接在一起的叶片式活塞上,从而在输出轴上得到扭矩输出。在摆动中得到的扭矩在两个方向上都是相同的。

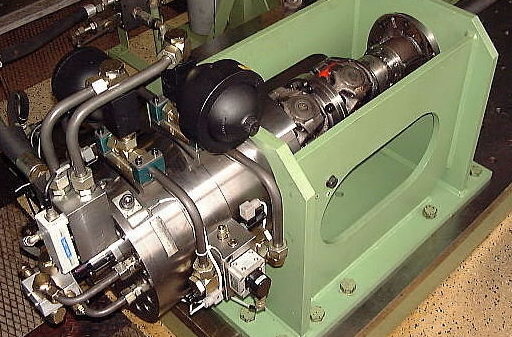

HDK 应用图片

资料下载

典型的应用范围

    ◇特种车
    ◇测试设备
    ◇装载设备
    ◇仿真设备
    ◇农业机械
    ◇工作母机
    ◇工程机械
    ◇包装设备
    ◇运载设备
    ◇校正设备
    ◇机械及厂房建设
    ◇弯管设备
    ◇压力设备


技术参数表

HDK 系列 最大工作
压力(bar)
单位压力扭矩
(Nm/bar)
最大摆角
(°)
排量
(l)
最大角速度
(°/sec)
最大径向
载荷(N)
最大轴向
动载荷(N)
HDK 3 100 0,4 180 0,02 360 50 0
HDK 7 100 0,7 180 0.035 360 150 0
HDK 15 100 1,5 180 0.075 360 300 0
HDK 25 100 2,5 190 0.14 190 700 0
HDK 50 100 5 190 0.255 160 1000 0
HDK 76 100 7,5 200 0.35 120 1500 0
HDK 101 100 10 210 0.42 110 7500 0
HDK 200 100 20 210 1.1 110 12500 0
HDK 250 100 25 210 1.3 110 15000 0
HDK 350 100 35 240 1.85 100 20000 0
任意非标扭矩及角度均可实现
